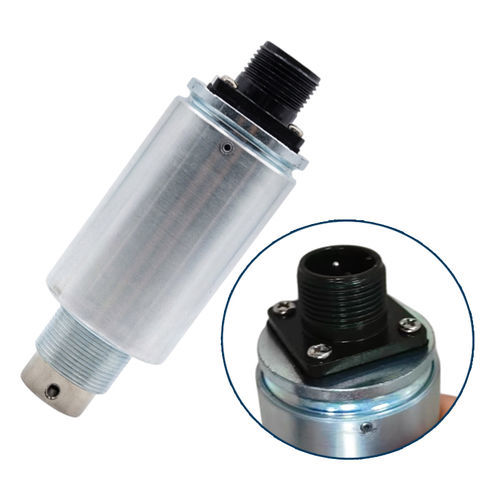

Поддерживающий электромагнит WL4297

линейныйдля блокировкитрубчатый

Обзор
Трубчатый тяговый электромагнит втягивает подпружиненный сердечник (плунжер) в цилиндрическую катушку при подаче питания, создавая линейное движение. Он состоит из цилиндрической катушки, ферромагнитного корпуса и подвижного плунжера (якоря). При протекании тока через катушку формируется магнитное поле, и плунжер втягивается в катушку, обеспечивая прямолинейное перемещение. Трубчатые соленоиды имеют замкнутую конструкцию, обеспечивающую большую прочность, стабильность и постоянство магнитной цепи по сравнению с открытыми рамными типами, что делает их подходящими для ограниченных пространств и заводской автоматизации.

Ключевые характеристики и преимущества

• Компактный цилиндрический корпус для защиты от пыли и механических повреждений
• Замкнутая (трубчатая) конструкция для стабильной и постоянной магнитной цепи
• Доступны в нескольких размерах и DC напряжениях (обычные варианты: 12 В, 24 В) для OEM и кастомных применений
• Высокая плотность силы и быстрая реакция, подходят для управления движением и промышленной автоматизации
• Низкий уровень шума и энергоэффективная работа; настраиваемы (напряжение, ход, сила) под конкретные требования

Применения

• Системы автоматизации: приведение рычагов, клапанов, переключателей и точные линейные перемещения
• Системы запирания и контроля доступа (торговые автоматы, электронные замки)
• Медицинские приборы, требующие точного линейного движения
• Автомобильная область: дверные замки, приводы топливной системы, управления, связанные с трансмиссией
• Офисная техника и печатное оборудование (копиры, принтеры)
• Упаковка, текстиль и мелкоразмерное промышленное оборудование в условиях ограниченного пространства

Преимущества и недостатки
Преимущества

• Большая сила при компактных размерах и эффективная магнитная цепь
• Замкнутая трубчатая конструкция защищает внутренние детали от пыли и влаги, повышая срок службы
• Быстрая линейная реакция, подходящая для высокоскоростного оборудования и повторяющихся задач автоматизации
• Конфигурируемость (напряжение, ход, рабочий цикл) для широкого круга промышленных применений

Недостатки

• Сила уменьшается с увеличением хода — менее эффективен для очень больших ходов
• Непрерывная работа генерирует тепло; рабочий цикл и охлаждение должны контролироваться при длительных включениях
• Требует постоянного питания при возбуждении (если не используется запирающий тип) и ограничен только линейным движением

Устранение неполадок и обслуживание (частые неисправности и способы устранения)

• Нет движения: проверить питание и напряжение, инспектировать проводку/соединения, измерить сопротивление катушки для выявления обрыва, проверить управляющие сигналы.
• Слабая тяга: убедиться в правильном напряжении/токе, сократить ход или выбрать модель с большей силой, уменьшить воздушный зазор, проверить выравнивание.
• Перегрев: соблюдать номинальный рабочий цикл, добавить вентиляцию/охлаждение, подтвердить правильность напряжения, при необходимости рассмотреть модель для непрерывной работы.
• Медленная реакция: стабилизировать питание, очистить/проверить на предмет трения или загрязнений, проверить/заменить возвратную пружину, при необходимости заменить деградированную катушку.
• Шум/вибрации: затянуть крепеж, скорректировать выравнивание, заменить изношенные внутренние детали; при гудении на переменном токе рассмотреть переход на постоянный ток или выпрямление.
• Заедание плунжера: очистить загрязнения, при разрешении конструкцией применить смазку, устранить боковые нагрузки и скорректировать выравнивание, заменить поврежденные детали.
• Прерывистая работа: проверить ослабленные электрические соединения, нестабильное питание, неисправный управляющий сигнал или частично дефектную катушку.
• Выгорание катушки: обеспечить правильное номинальное напряжение и рабочий цикл, улучшить отвод тепла, заменить дефектный соленоид.
• Профилактика: регулярные осмотры и чистка, проверка напряжения и рабочего цикла, подтверждение выравнивания деталей, использование защитного корпуса в агрессивных средах.

Руководство по выбору трубчатого тягового электромагнита
1) Определите механические требования: необходимая сила (примените коэффициент безопасности, обычно 1.5×) и ход (с увеличением хода сила снижается).
2) Соответствие источника питания и рабочего цикла: выберите подходящее DC напряжение (6 В / 12 В / 24 В распространены); выберите соленоид, рассчитанный на прерывистую или непрерывную работу в зависимости от задачи.
3) Учитывайте условия окружающей среды и долговечность: при необходимости выберите IP класс и высокотемпературную изоляцию; для агрессивной среды — коррозионно-стойкие материалы.
4) Убедитесь в физической интеграции: подтвердите размеры, способ монтажа и опции резьбы для установки.

Технические характеристики

• Brand: Weilong Technology
• Model Number: WL4297
• Номинальное напряжение (V): DC 12 V или 24 V
• Номинальная мощность (W): 80—150 W
• Режим работы: трубчатый тягово-двигательный тип
• Удерживающая сила: 2.45 кг (по спецификации)
• Ход (mm): 5–10 mm
• Время сброса (s): 0.1 s
• Срок службы: 300 000 циклов
• Сертификация: CE, ROHS, ISO9001
• Материал: корпус из углеродистой стали с цинковым покрытием
• Длина выводов (mm): 200 mm
• Способ установки: регулируемый винт и крышка
• Допуск размеров: +/- 0.1 mm
• Водозащита: отсутствует (рядом IP не указан)
• Класс изоляции: F
• Hi-Pot тест: AC 600 V 50/60 Hz 2 s
• Удерживающая сила без возбуждения: 0
• Рабочая температура: -10°C до 100°C
• Рабочий цикл: 1–100%
• Глубина резьбы (mm): /
• Условия оплаты: TT, или аккредитив при виде
• Возможность заказа образца: Да
• Гарантия: 1 год
• Минимальный заказ: 1000 шт
• Производственная способность: 5000 шт в неделю
• Срок поставки: 30 дней
• Порт отгрузки: Shenzhen
