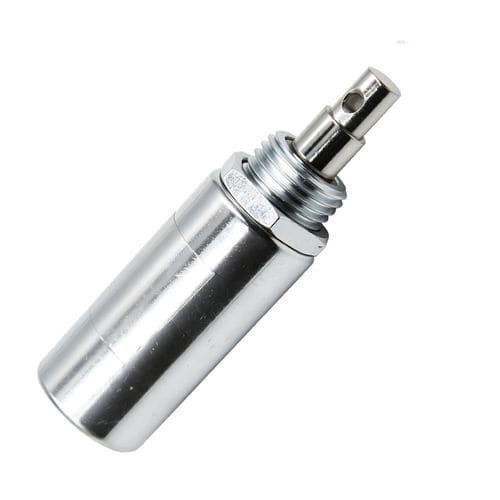

Поддерживающий электромагнит WL1939

линейныйдля блокировкидля сортировки

Обзор
Тяговый трубчатый соленоид — это электромеханический исполнительный механизм, преобразующий электрическую энергию в линейное движение за счёт втягивания центрального штока внутри цилиндрической катушки. Модель Weilong AS 1939 (коммерческая ссылка WL1939) разработана для компактных установок, требующих быстрого и повторяемого линейного перемещения при низком напряжении DC.

Основные характеристики

• Цилиндрический защитный корпус для повышения стойкости к пыли и механическим повреждениям
• Быстрая реакция и концентрированное магнитное поле для точного приведения в действие
• Доступен для низких напряжений DC (12 В, 24 В) с настраиваемым ходом и вариантами крепления
• Простая электрическая интеграция с выводными проводами и креплением на винтах

Типичные области применения

• Промышленная автоматизация: сортировка, упаковка и сборочные машины
• Торговые автоматы и билетные устройства: механизмы блокировки, сброса и выдачи
• Медицинские приборы: управление жидкостями, позиционирование образцов и прецизионные операции
• Автомобильные системы: блоки управления, механизмы запирания
• Потребительская электроника: кофемашины, системы контроля доступа и бытовая техника

Преимущества / Недостатки
Преимущества:

• Компактная трубчатая конструкция защищает внутренние компоненты
• Высокая начальная сила тяги и быстрая работа
• Энергоэффективность при коротких и частых циклах, лёгкая интеграция
• Настраиваемые ход, мощность и варианты монтажа

Недостатки:

• Сила тяги уменьшается с увеличением хода; ход ограничен
• Часто требуется возвратная пружина для надёжного возврата
• Непрерывная работа может вызвать нагрев; требуется соблюдение режима работы и охлаждение
• Производительность зависит от выравнивания и воздушного зазора

Устранение неполадок (распространённые проблемы и проверки)

• Не действует: проверить питание, проводку, непрерывность катушки и управляющий сигнал
• Низкая тяга: проверить номинальное напряжение, сократить ход, проверить выравнивание штока или выбрать модель с большей силой
• Перегрев: проверить режим работы, правильность напряжения и вентиляцию; рассмотреть модель с более высокой температурной стойкостью
• Замедленная реакция: стабилизировать питание, проверить внутреннее трение и возвратную пружину
• Шум/вибрация: закрепить монтаж, проверить качество питания и выровнять шток
• Заклинивание (не возвращается): проверить на пыль/загрязнения, коррозию или изношенную пружину; при необходимости заменить
• Выход из строя катушки: проверить перенапряжение, неправильный режим работы или проблемы с изоляцией

Технический паспорт продукта

• Brand: Weilong
• Номер модели: AS 1939 (коммерческая ссылка: WL1939)
• Номинальное напряжение: DC 12V или 24V (доступны другие низкие DC напряжения)
• Номинальная мощность: 3–8 W
• Ход: настраиваемый 2–5 mm (под заказ)
• Удерживающая сила: приблизительно 350 gf
• Режим работы: тяговый (также доступен push)
• Рабочий режим: непрерывный (есть модели для других режимов)
• Класс изоляции: B
• Температура эксплуатации: -10°C до 100°C
• Длина выводных проводов: 200 mm
• Крепление: винт
• Срок службы: ~200 000 циклов (в зависимости от применения)
• Сертификация: CE, RoHS, ISO9001
• MOQ: 1000 шт.; Производительность: ~5000 шт./неделя
• Срок поставки: 30 дней; Порт отгрузки: Shenzhen
• Условия оплаты: TT или аккредитив по предъявлению; Гарантия: 1 год; Пробный заказ: Да

Технические характеристики

• Brand: Weilong
• Модель: AS 1939 (WL1939)
• Напряжения: DC 12V / DC 24V
• Мощность: 3–8 W
• Ход: 2–5 mm (настраиваемый)
• Удерживающая сила: ~350 gf
• Рабочий цикл: 1–100% (зависит от модели)
• Класс изоляции: B
• Температура эксплуатации: -10°C до 100°C
• Длина выводных проводов: 200 mm
• Крепление: винт
• Срок службы: ~200 000 циклов
• Сертификация: CE, RoHS, ISO9001
