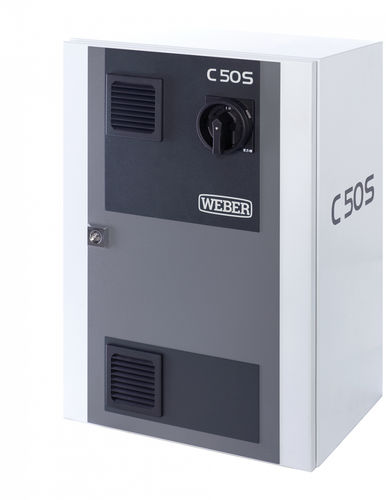

Устройство управления TCP/IP C50S

для завинчиванияс сенсорным экраном

Обзор продукта
Контроллер процесса C50S разработан для сложных, индивидуально настраиваемых операций закручивания/затягивания. Поддерживает до 255 выбираемых программ закручивания, каждая — до 25 шагов, и может расширяться за счёт программ заказчика через открытую интерфейсную подсистему. Сетевое подключение — по Ethernet (TCP/IP); визуализация возможна на опциональном сенсорном мониторе WEBER или на ПК под Windows.

Функции

• 255 программ, до 25 шагов в программе
• Пять выбираемых значений результата с любого этапа
• Статистические функции для оценки качества процесса (экспорт для cp/cpk)
• Продвинутые методы закручивания: градиент (момент, глубина), относительный момент, M360°, каждая стратегия — до 25 шагов
• Поддержка цифровых и аналоговых систем измерения глубины; опция — резервированная измерительная система VDI 2862 класса A
• Параметры процесса настраиваются через интерфейс клиента и модули полевого шины
• Интерфейсы: Digital I/O, RS232, PROFIBUS, PROFINET, EtherNet/IP, DeviceNET, EtherCAT
• Опциональное подключение к MySQL для расширенной документации
• Высокий стандарт IT‑безопасности, мониторинг интерфейсов и диагностические функции

Анализ процесса и диагностика
C50S выводит подробные кривые момент/глубина и отображает релевантные сигналы процесса на настраиваемых осях. Контроллер сохраняет последние 1 000 кривых и позволяет накладывать до 10 кривых для сравнения. Доступны системная диагностика, журнал (logbook), функции резервного копирования и помощи для валидации и устранения неисправностей процесса.

Технические данные

• Модель: C50S
• Питание: 230 В стандарт, IEC‑разъём L, N, PE; 230 В ±10% / 50–60 Гц
• Класс безопасности: класс 1 (L, N, PE)
• Двигатели: 100 Вт, 400 Вт, 750 Вт
• Программы: 255 программ по до 25 шагов каждая
• Интерфейсы: Digital I/O, RS232, PROFIBUS, PROFINET, DeviceNET, EtherCAT, EtherNet/IP
• Память: последние 1 000 кривых; накладывание до 10 кривых
• Вес: ≈20 кг
• Размеры (Ш×Г×В): 350 × 250 × 500 мм (без вилки)
• Класс защиты: IP54
