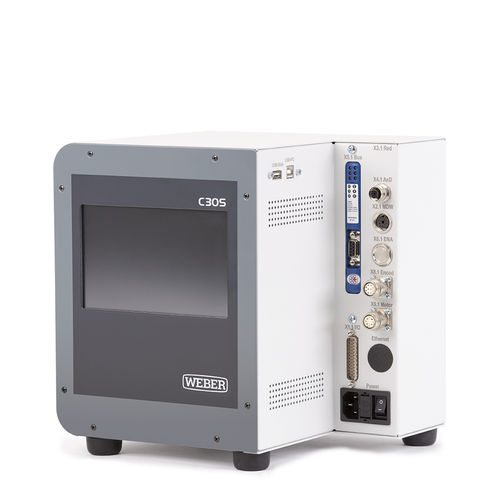

Устройство управления для завинчивания C30S

затяжкицифровоес сенсорным экраном

Обзор
Контроллер процесса C30S разработан для сложных задач закручивания и затяжки. Обеспечивает подробную оценку процессов, поддерживает 31 настраиваемую программу и 13 циклов процесса, управление выполняется через встроенный 7" сенсорный дисплей. Доступны две аппаратные версии: C30SxS (токовое управление) и C30SxM (поддержка датчика крутящего момента/угла). Широкий набор открытых интерфейсов обеспечивает интеграцию в производственные линии (Digital I/O, RS232, PROFIBUS, PROFINET, DeviceNet, EtherCAT, EtherNet/IP).

Функции и оценка
Результаты и данные процесса можно считывать по USB/PC. Контроллер поддерживает подсчет циклов, ведение журнала, сохранение результатов и документирование моментов затяжки. Вывод кривых возможен и может отображаться на удаленном дисплее. Опциональное подключение к базе данных MySQL обеспечивает централизованную документацию и прослеживаемость.

Особенности

• Предназначен для сложных операций затяжки и закручивания
• Управление процессом по моменту, углу и многоступенчатым стратегиям
• Встроенный 7" сенсорный дисплей для управления и настройки
• Цифровые входы/выходы и несколько полевых интерфейсов для интеграции
• Поддержка внешнего дисплея и удаленного вывода кривых
• USB-интерфейс для экспорта данных и ведения журналов
• Совместимость с EC-серво приводами
• Встроенное системное ПО для настройки и управления
• Поддержка датчиков момента и угла для точных измерений
• Опциональное подключение MySQL для расширенной документации
• Клиентская коммуникация через модули полевого шины

Совместимость и применение
Совместим со стационарными шуруповертами WEBER и ручными моделями HET и HSE. Подходит для интеграции в автоматизированные производственные ячейки и рабочие места, где требуется документирование процесса затяжки.

Технические данные
Питание: стандарт 230 В, IEC разъем L, N, PE, 230 В ±10% / 50–60 Гц; опция 115 В, IEC разъем L, N, PE, 115 В ±10% / 50–60 Гц. Электробезопасность: класс 1 (L, N, PE). Приводы: 100 / 400 / 750 Вт. Процессы: 13 циклов. Программы: 31 настраиваемая программа. Интерфейсы: Digital I/O, RS232, PROFIBUS, PROFINET, DeviceNet, EtherCAT, EtherNet/IP. Вес: 7,8 кг. Габариты (Ш/Г/В, без штекера): 280 / 255 / 280 мм. Степень защиты: IP30.

Примечания
Технические изменения возможны.

Характеристики / технические спецификации

• Варианты модели: C30SxS (токовое управление) и C30SxM (датчик момента/угла)
• Встроенный 7" сенсорный дисплей для работы и параметризации
• 31 настраиваемая программа и 13 циклов процесса
• Множество полевых и сетевых интерфейсов для интеграции
• Экспорт данных через USB/PC, подсчет циклов и журналирование
• Опциональное подключение к MySQL для централизованной документации
• Поддержка датчиков момента и угла для точных измерений
• Разработан для EC-серво приводов; поддержка внешнего дисплея
• Вес: 7,8 кг; Габариты: 280 x 255 x 280 мм (Ш x Г x В)
• Питание: 230 В стандарт (опция 115 В); степень защиты: IP30
