Блок питания для гаек ZEL series

подъемомвинтовдля винтов

Обзор

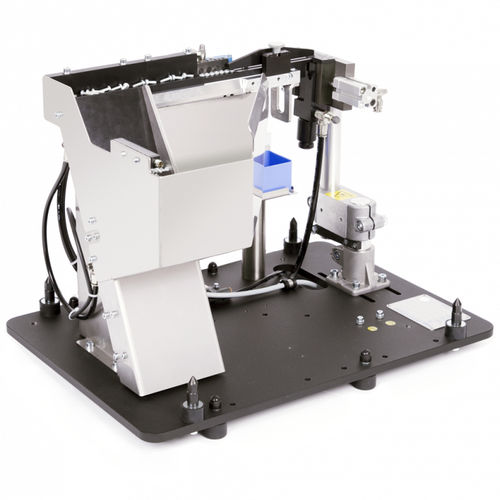

Ступенчатый питатель ZEL аккуратно подаёт и разделяет винты, гайки и шплинты с минимальным износом. Время цикла до 0,8 с обеспечивает высокую производительность. Виброустойчивая разгрузочная направляющая уменьшает колебания деталей и образование частиц, что делает систему применимой для окрашенных и чувствительных деталей. Встроенная сенсорика и меры по снижению шума повышают надёжность процесса и безопасность операторов.

Конструкция и материалы
Бункер выполнен из нержавеющей стали. Встроенный скользящий элемент доступен в вариантах из закалённой инструментальной стали или пластика для снижения износа и загрязнений. По желанию может устанавливаться ленточный бункер (дозаправочная воронка) для увеличения автономности. Выбор материалов и обработка поверхностей ориентированы на требования технической чистоты.

Особенности

• Высокая производительность (время цикла до 0,8 с)
• Низкий износ для обеспечения технической чистоты
• Подходит для покрытых и чувствительных деталей
• Низкая генерация частиц
• Виброустойчивая разгрузочная направляющая снижает шум и движение деталей
• Возможность конфигурации для Pick & Place с escapement TPP
• Встроенные датчики для высокой надёжности процесса

Функциональные компоненты (ключевые узлы)

• Контроль входа для разделения
• Узел разделения (escapement)
• Ёмкость для хранения крепёжных деталей
• Подъёмный цилиндр для бережной подачи деталей
• Опция: тормоз BR‑S против загрязнений для повышения чистоты

Технические данные (обзор)
Серия | ZEL240 | ZEL360 | ZEL480
A Ширина [mm] | 480 | 640 | 1296
B Глубина [mm] | 340 | 536 | 1000
C Высота [mm] | 456 | 602 | 1141
Вес [kg] | ок. 60 | ок. 85 | ок. 350
Объём заполнения [ltr] | 1,2 | 3,0 | 15,0
Вес заполнения [kg] | 6,0 | 14,0 | ок. 100,0
D Высота до бункера [mm] | 397 | 437 | 1033

Винты
Диам. головки [mm] | 2,5–12,5 | 6,0–20,0 | 12,0–32,0
Резьба | M2–M6 | M4–M12 | M6–M16
Общая длина [mm] | ≤ 42 | ≤ 73 | ≤ 160

Гайки
Угловой размер [mm] | ≤ 12,5 | ≤ 20 | ≤ 32,0
Резьба | ≤ M8 | ≤ M10 | ≤ M16
Высота [mm] | ≤ 9,5 | ≤ 9,5 | ≤ 20,0

Штифты
Диам. штифта [mm] | ≤ 8 | ≤ 14 | ≤ 24,0
Длина [mm] | ≤ 48 | ≤ 73 | ≤ 160

Примечания
*SDH = шумопоглощающий кожух. Размеры в мм; возможны технические изменения. По запросу доступны специальные решения для особенно крупных крепёжных элементов.

Технические спецификации

• Серии: ZEL240, ZEL360, ZEL480
• Типичное время цикла: до 0,8 с
• Основные материалы: бункер из нержавеющей стали; скользящий элемент из закалённой инструментальной стали или пластика
• Виброустойчивая разгрузочная направляющая для покрытых/чувствительных деталей
• Встроенная сенсорика для мониторинга процесса
• Опциональный шумопоглощающий кожух (SDH)
• Опциональный ленточный бункер для увеличения автономности
• Конфигурация для Pick & Place с escapement TPP
• Конструкция минимизирует износ и образование частиц для обеспечения технической чистоты
