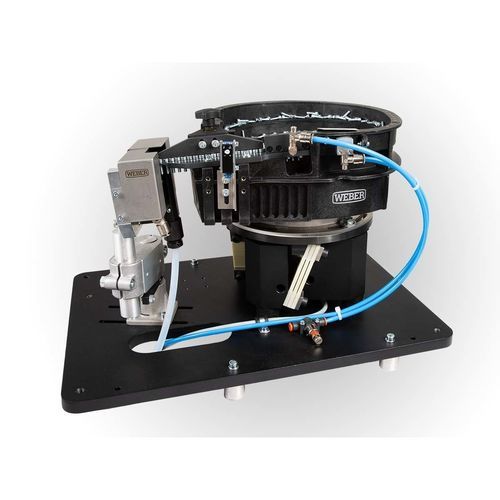

Ротационное подающее устройство ZEB series

вибрационноедля сыпучих материаловротационное

Обзор
Вибрационный питатель ZEB предназначен для сортировки, буферизации и подачи мелких деталей и крепежных элементов: винтов, гаек, штифтов, шайб, колпачков и специальных изделий. Износостойкие поверхности и специальное покрытие защищают детали и снижают износ. Привод осуществляется шумопоглощающим вибрационным механизмом; по желанию возможна установка звукоизоляционного кожуха (SDH).

Опциональное оборудование

• Датчики уровня
• Контроль наличия деталей
• Индикаторы положения
• Ленточный бункер (belt bunker) для увеличения интервалов дозаправки

Особенности

• Износостойкий материал и защитное покрытие
• Подходит для длинных винтов, тонких шайб и винтов с массивной головкой
• Универсальное применение для различных крепежей
• Вибрационная технология для сортировки и подачи
• Шумопоглощающий вибрационный механизм; опционально звукоизоляционный кожух (SDH)
• Высокая производительность: время цикла до примерно 0,8 с

Технические данные ZEB (кратко)
Серия | ZEB120 | ZEB240 | ZEB360
A Ширина [mm] | 480 | 480 | 640
497 с SDH* | 497 с SDH* | 650 с SDH*
B Глубина [mm] | 340 | 340 | 536
353 с SDH* | 353 с SDH* | 547 с SDH*
C Высота [mm] | 456 | 456 | 602
463 с SDH* | 463 с SDH* | 607 с SDH*
Масса [kg] | 25 с SDH* | 54 с SDH* | 80 с SDH*
Объём загрузки [L] | 0,3 | 1,2 | 3,8
Масса загрузки [kg] | 1,2 | 6,0 | 17,0
D Высота до бункера [mm] | 290 | 300 | 360
E Высота до FSK** [mm] | 305 | 382 | 440

Винты
Диаметр головки [mm] | 2,0 – 4,0 | 2,5 – 12,5 | 6,0 – 24,0
Резьба | M1 – M2 | M2 – M6 | M4 – M14
Общая длина [mm] | ≤ 22 | ≤ 48 | ≤ 73

Гайки
По диагонали [mm] | — | ≤ 12,5 | ≤ 20
Резьба | — | ≤ M8 | ≤ M10
Высота [mm] | — | ≤ 9,5 | ≤ 9,5

Штифты
Диаметр штифта [mm] | — | ≤ 8 | ≤ 16
Длина [mm] | — | ≤ 50 | ≤ 80

*SDH = звукоизоляционный кожух, **FSK = контроль уровня загрузки

Характеристики / технические спецификации

• Серии: ZEB120, ZEB240, ZEB360
• Применение для винтов, гаек, штифтов, шайб, колпачков и специальных деталей
• Износостойкие поверхности и специальное покрытие для защиты деталей
• Вибрационный привод с шумопоглощающим механизмом; опционально звукоизоляционный кожух (SDH)
• Высокая производительность: время цикла до приблизительно 0,8 с
• Объёмы загрузки: 0,3 / 1,2 / 3,8 L
• Масса загрузки: 1,2 / 6,0 / 17,0 kg
• Опции: датчики уровня, контроль наличия, индикаторы положения, ленточный бункер
