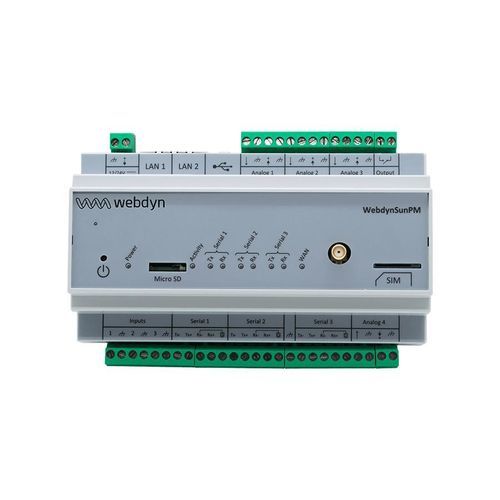

Мосток связи WebdynSunPM

IoTдля телеметрииMQTT

Обзор продукта
Концентратор WebdynSunPM 4G — это шлюз для мониторинга и управления фотоэлектрическими установками. Он собирает и анализирует данные от инверторов, счётчиков и датчиков и выполняет стратегии управления энергией для регулирования подачи в сеть, оптимизации хранения и управления собственным потреблением. Настройка возможна локально через встроенный веб‑сервер и мастер конфигурации, а также удалённо при необходимости. Данные могут отправляться на один или два сервера или сохраняться локально на micro SD карте.

Основные характеристики — Аппаратная часть

• 4G‑подключение (LTE‑FDD B1/B3/B5/B7/B8/B20/B28)
• Ethernet (2x RJ45)
• Монтаж на DIN‑рейку
• Цифровые входы (3x)
• Аналоговые входы: 0–10 V / 4–20 mA (4x)
• Реле (1x)
• Интерфейсы RS485 / RS422 (3x)
• USB‑порт (1x)
• Слот для micro SD
• Слот для SIM

Основные характеристики — Программное обеспечение / Протоколы

• Управление авариями и событиями
• Удалённая конфигурация и обновление прошивки
• Power Management: zero injection, регулирование, управление BESS, собственное потребление
• MQTT / MQTT(s)
• FTP / SFTP
• HTTP(s) / WebDAV
• Настройка по SMS
• Соответствие SunSpec

Преимущества

• Независимый шлюз: SunSpec, Modbus RTU/TCP и множество проприетарных протоколов инверторов
• Совместимость со многими брендами инверторов, счётчиков и датчиков
• Нет внутренних ограничений по мощности ПС
• Автообнаружение инверторов
• Низкое потребление мобильных данных
• Поддержка двух серверов назначения
• Встроенный интуитивный веб‑сервер и мастер конфигурации
• Опциональные функции: zero injection, развязка, регулирование мощности, управление BESS

Применения

• Мониторинг выработки PV в реальном времени
• Торговля гибкостью и участие в рынках
• Power Management, включая zero injection в сеть
• Управление отрицательными ценами
• Управление BESS (системы аккумуляторного хранения)
• Управление зарядными станциями для EV
• Автоматизация локальных действий
• Локальное или удалённое обслуживание (сигнализация, устранение неполадок, коррекция)

Технические характеристики (кратко)
WebdynSunPM 4G
4G: LTE-FDD B1 / B3 / B5 / B7 / B8 / B20 / B28
Скорость LTE‑FDD (Mbps): 10 (DL) / 5 (UL)
Скорость GPRS (kbps): 85.6 (DL) / 85.6 (UL)
Скорость EDGE (kbps): 236.8 (DL) / 236.8 (UL)

Интерфейсы

• 4G модем
• 3x RS485 / RS422
• 4x аналоговых входа
• 3x цифровых входа
• 1x реле
• 1x USB
• 2x RJ45 Ethernet (супервизия и конфигурация)
• 1x слот micro SD
• 1x слот SIM

Разъёмы

• 1x SMA F разъём (антенна)
• 2x клеммные блоки: питание, RS485/422, импульсные входы, аналоговые входы, реле

Характеристики / Технические параметры

• Светодиодные индикаторы состояния
• Монтаж на DIN‑рейку
• Вход DC: +12 до +24 Vdc
• Потребление: 4 W макс.
• Диапазон рабочей температуры: -5 до 40 °C
• Температура хранения: -20 до 85 °C
• Габариты: 157 x 108 x 59 mm
• Вес: 340 г
• Сертификации: RED, RoHS, REACH
