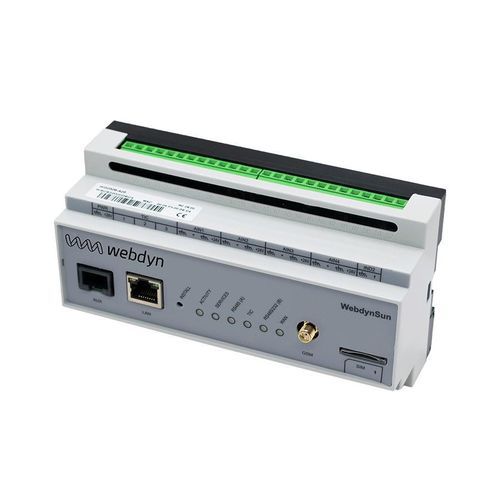

Мосток связи WebdynSun

для телеметрииIoTGPRS

Обзор продукта
Шлюз WebdynSun используется для мониторинга и сбора эксплуатационных и экологических данных солнечных электростанций. Устройство агрегирует показатели от инверторов, счетчиков электроэнергии и датчиков окружающей среды (интенсивность солнечного излучения, температура, скорость ветра и т.д.) в формат CSV и периодически отправляет их через мобильные сети 4G/2G, Ethernet или телефонную сеть на центральный сервер. Установка и конфигурация выполняются через встроенный веб-сервер и могут осуществляться локально или удаленно. Шлюз также поддерживает локальные действия, управляемые центральной платформой.

Основные характеристики - аппаратная часть

• 4G-подключение
• Интерфейсы RS485 / RS422
• Поддержка счетчиков TIC
• Аналоговые входы
• Цифровые входы/выходы
• Порт Ethernet
• Монтаж на DIN-рейку

Основные характеристики - программное обеспечение

• Режим Plug & Play
• Удаленная конфигурация и управление
• Формирование и отправка оповещений

Преимущества

• Быстрое ввод в эксплуатацию в режиме plug & play
• Мониторинг до 200 инверторов на шлюз (в зависимости от моделей и производителей)
• Совместимость с широким спектром инверторов на рынке
• Очень низкое потребление мобильных данных
• Агрегация параметров в одной точке для упрощенного наблюдения
• Мониторинг и визуализация в реальном времени
• Оптимизация эффективности выработки электроэнергии
• Поддержка протоколов Modbus и SunSpec, широко используемых в PV-приложениях

Применения

• Мониторинг в реальном времени выработки электроэнергии солнечных установок
• Удаленное профилактическое и оперативное обслуживание

Технические характеристики (сети и скорости передачи данных)
WebdynSun 4G
4G: LTE-FDD B1/ B3/ B5/ B7/ B8/ B20/ B28; LTE-TDD B38/ B40/ B41; 2G: GSM B2/ B3/ B5/ B8
Скорость LTE-FDD (Mbps): 10 (DL)/ 5 (UL)
Скорость LTE-TDD (Mbps): 7.5 (DL)/ 1 (UL)
Скорость GPRS (kbps): 85.6 (DL)/ 85.6 (UL)
Скорость EDGE (kbps): 236.8 (DL)/ 236.8 (UL)

Интерфейсы

• 4G-подключение
• 1x RS485
• 1x RS485/RS422
• 3x счетчика TIC
• 4x аналоговых входа
• 6x цифровых входов
• 2x цифровых выходa
• 1x Ethernet

Разъемы

• 1x SMA F разъем: GSM-антенна
• 1x RJ45: Ethernet
• 2x клеммные колодки: питание, RS485/422, TIC, аналоговые входы, цифровые I/O
• 1x держатель miniSIM

Технические параметры

• Статусные светодиоды
• Монтаж на DIN-рейку
• Вход DC: +12 до +24 Vdc
• Потребляемая мощность: макс. 4 W
• Рабочая температура: -5 °C до 50 °C
• Температура хранения: -20 °C до 85 °C
• Габариты: 157 x 86 x 59 mm
• Вес: 300 g
• Сертификации: EMI EN55022 класс B; CE: EN50082
