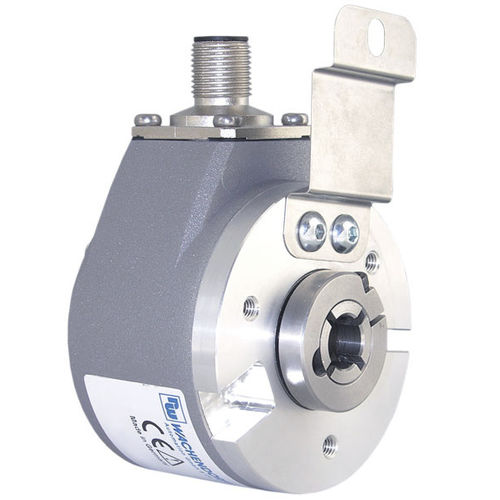

Абсолютный датчик угла поворота WDGA 58Eмагнитный16 битов32 бита
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Тип
- абсолютный
- Технология
- магнитный
- Разрешение абсолютных энкодеров
- 16 битов, 32 бита
- Кол-во оборотов абсолютных энкодеров
- 16 битов, 32 бита
- Механическая характеристика
- с несквозным полым валом, однооборотный, многооборотный
- Выходной сигнал
- с интерфейсом SSI, последовательный
- Напряжение питания
- 32 Vcc, 4,5 Vcc
- Материал
- из алюминия
- Уровень защиты
- без технического обслуживания, IP67, IP65, CEM
- Применение
- для промышленности
- Другие характеристики
- компактный
- Диаметр корпуса
58 mm
(2,28 in)- Диаметр оси
МАКС.: 10 mm
(0,39 in)МИН.: 6 mm
(0,24 in)- Длина
12 mm
(0,472 in)- Скорость вращения
6 000 rpm
(37 699 rad.min-1)- Температура процесса
МАКС.: 100 °C
(212 °F)МИН.: -40 °C
(-40 °F)
Описание
Абсолютный энкодер, магнитный, SSI WDGA 58E
полый вал (глухой);
16/43-битный однооборотный/многооборотный;
двоичный или серый код
Основные характеристики
- Многооборотная технология EnDra: не требует обслуживания и экологически безопасна
- Компактная промышленная модель
- Интерфейс: SSI (синхронно-последовательный интерфейс)
- Код: Двоичный или серый
- Предустановленный вход
- Возможность изменения направления счета
- ЭМК: ЭН 61000-6-2, ЭН 61000-6-3
Детали изделия
Фланец
полый вал (с глухой расточкой)
Алюминиевое литье под давлением, порошковое покрытие; встроенное магнитное экранирование
Разрешение
Однооборотный Разрешение
Многооборотное разрешение
до 43 бит.
Совет: с переходной втулкой
Глубина вставки мин.: 11 мм
Глубина вставки макс.: 15 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Совет: с переходной втулкой
Глубина вставки мин.: 11 мм
Глубина вставки макс.: 15 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Совет: с переходной втулкой
Глубина вставки мин.: 11 мм
Глубина вставки макс.: 15 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Совет: с переходной втулкой
Глубина вставки мин.: 11 мм
Глубина вставки макс.: 15 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
---
