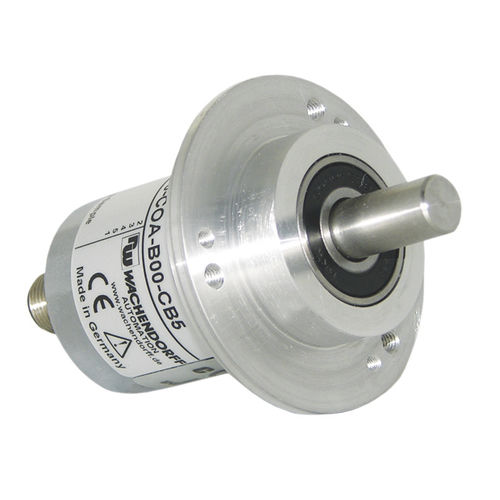

Абсолютный датчик угла поворота WDGA 58Bмагнитный16 битов32 бита
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Тип
- абсолютный
- Технология
- магнитный
- Разрешение абсолютных энкодеров
- 16 битов, 32 бита
- Кол-во оборотов абсолютных энкодеров
- 16 битов, 32 бита
- Механическая характеристика
- со сплошным валом, однооборотный, многооборотный, с фланцем, герметичный
- Выходной сигнал
- с интерфейсом SSI, последовательный
- Напряжение питания
- 32 Vcc, 4,5 Vcc
- Материал
- из стали
- Уровень защиты
- без технического обслуживания, прочный, IP67, IP65, IP40, IP20, CEM
- Применение
- для промышленности
- Другие характеристики
- компактный
- Диаметр корпуса
58 mm
(2,28 in)- Диаметр оси
МИН.: 6 mm
(0,24 in)МАКС.: 10 mm
(0,39 in)- Длина
МИН.: 12 mm
(0,472 in)МАКС.: 20 mm
(0,787 in)- Скорость вращения
8 000 rpm
(50 265 rad.min-1)- Температура процесса
МИН.: -40 °C
(-40 °F)МАКС.: 100 °C
(212 °F)
Описание
Энкодер абсолютного вала, магнитный, SSI
Зажимной фланец;
двоичный или серый код
Основные характеристики
- Многооборотная технология EnDra: не требует обслуживания и экологически безопасна
- Компактная промышленная модель
- Интерфейс: SSI (синхронно-последовательный интерфейс)
- Код: Двоичный или серый
- Предустановленный вход
- Возможность изменения направления счета
- Светодиодный индикатор состояния
- ЭМК: ЭН 61000-6-2, ЭН 61000-6-3
Детали изделия
Фланец
стальной корпус хромированный, магнитное экранирование
Разрешение
Однооборотный Разрешение
до 65 536 шагов/360° (16 бит)
Многооборотное разрешение
до 43 бит.
Советы: Внимание: Отсутствие опции AAS = полная версия IP67
Макс. Допустимая радиальная нагрузка на вал: 125 N
Макс. Допустимая осевая нагрузка на вал: 120 Н
Макс. Допустимая нагрузка на вал в радиальном направлении: 220 N
Макс. Допустимая осевая нагрузка на вал: 120 Н
Макс. рабочая скорость
Потребляемый ток: обычно 50 мА
Потребляемая мощность: макс. 0.5 W
Потребление тока: обычно 80 мА
Потребляемая мощность: макс. 0.44 W
Класс защиты
Корпус: IP65, IP67; уплотнение вала: IP65; кабельный выход K1: IP40, K6: IP20
---
