Абсолютный датчик угла поворота WDGA 58A
магнитный16 битов32 бита

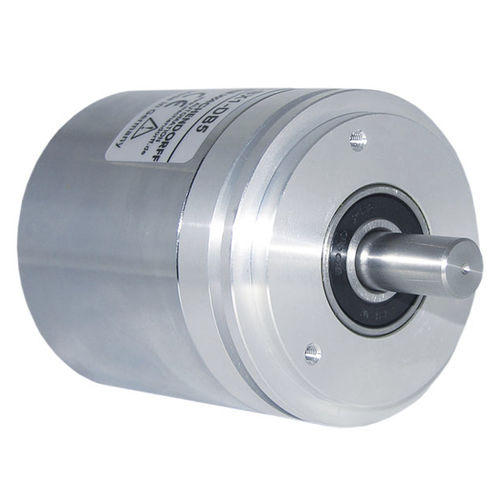

Абсолютный датчик угла поворота - WDGA 58A - Wachendorff Automation GmbH & Co. KG - магнитный / 16 битов / 32 бита
Абсолютный датчик угла поворота - WDGA 58A - Wachendorff Automation GmbH & Co. KG - магнитный / 16 битов / 32 бита
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
абсолютный
Технология
магнитный
Разрешение абсолютных энкодеров
16 битов, 32 бита
Кол-во оборотов абсолютных энкодеров
16 битов, 32 бита
Механическая характеристика
со сплошным валом, однооборотный, многооборотный, с синхронным фланцем
Выходной сигнал
CANopen
Напряжение питания
24 Vcc, 12 Vcc, 15 Vcc, 32 Vcc
Материал
из нержавеющей стали
Уровень защиты
IP67, IP65
Другие характеристики
высокое разрешение, с гальванической изоляцией
Диаметр корпуса

58 mm
(2,28 in)

Диаметр оси

МИН.: 6 mm
(0,24 in)

МАКС.: 10 mm
(0,39 in)

Длина

МИН.: 12 mm
(0,472 in)

МАКС.: 20 mm
(0,787 in)

Скорость вращения

8 000 rpm
(50 265 rad.min-1)

Температура процесса

МИН.: -40 °C
(-40 °F)

МАКС.: 100 °C
(212 °F)

Описание

Абсолютный валковый энкодер, магнитный, CANopen WDGA 58A Гальваническая изоляция Фланец синхронизации; Профиль связи в соответствии с CiA 301 Профиль устройства для энкодера CiA 406 V3.2 класс C2; двоичный код Основные сведения - CANopen - Профиль связи в соответствии с CiA 301 - Профиль устройства для энкодера CiA 406 V3.2 класс C2 - Светодиодный индикатор состояния (CiA 303-3) - Возможность конфигурирования без кожуха полевой шины через LSS (CiA 305) или опционально через SDO - Широкие функциональные возможности CANopen - Объекты положения, скорости и ускорения - Контроль рабочей зоны и камеры энкодера - до 4 передающих PDO, конфигурируемых индивидуально - Функции масштабирования - Пульс, защита от сбоев и расширенная диагностика Детали изделия Фланец синхронный фланец стальной корпус хромированный, магнитное экранирование Разрешение Однооборотный Разрешение Многооборотное разрешение Советы: Внимание: Без опции AAS = полная версия IP67 Макс. Допустимая радиальная нагрузка на вал: 125 N Макс. Допустимая осевая нагрузка на вал: 120 Н Совет: Внимание: Без опции AAS = полное исполнение IP67 Макс. Допустимая радиальная нагрузка на вал: 125 N Макс. Допустимая осевая нагрузка на вал: 120 Н Макс. Допустимая нагрузка на вал в радиальном направлении: 220 N Макс. Допустимая осевая нагрузка на вал: 120 Н Совет: Внимание: Без опции AAS = полная версия IP67

---

Это автоматический перевод.  (просмотреть оригинал на английском языке)
