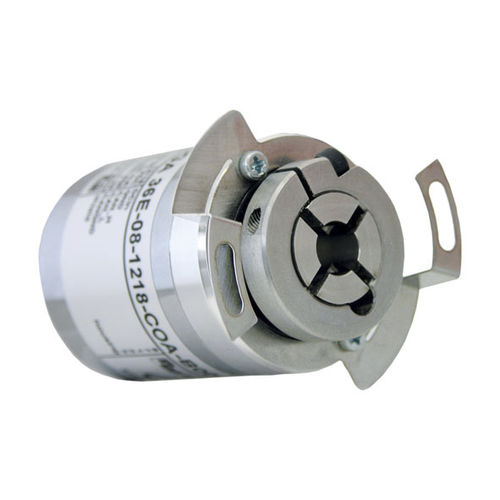

Абсолютный полый (глухой) энкодер, магнитный, CANopen
16/43 бит Однооборотный/многооборотный;
Размер отверстия: Ø 8, 10, 12, 14, 15 мм;
Профиль связи в соответствии с CiA 301
Профиль устройства для энкодера CiA 406 V3.2 класс C2;
двоичный код
Основные характеристики
- CANopen
- Профиль связи в соответствии с CiA 301
- Профиль устройства для энкодера CiA 406 V3.2 класс C2
- Светодиодный индикатор состояния (CiA 303-3)
- Возможность конфигурирования без кожуха полевой шины через LSS (CiA 305) или опционально через SDO
- Широкие функциональные возможности CANopen
- Объекты положения, скорости и ускорения
- Контроль рабочей зоны и камеры энкодера
- до 4 передающих PDO, конфигурируемых индивидуально
- Функции масштабирования
- Пульс, защита от сбоев и расширенная диагностика
Детали изделия
Фланец
полый вал (с глухой расточкой)
стальной корпус хромированный, магнитное экранирование
Разрешение
Однооборотный Разрешение
65 536 шагов/360° (16 бит)
Многооборотное разрешение
до 32 бит с высокой точностью до 43 бит.
Глубина вставки мин.: 10 мм
Глубина вставки макс.: 14,5 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Ø 10 мм
Глубина вставки мин.: 10 мм
Глубина вставки макс.: 14,5 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Ø 12 мм
Глубина вставки мин.: 10 мм
Глубина вставки макс.: 14,5 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Ø 14 мм
Глубина вставки мин.: 10 мм
Глубина вставки макс.: 14,5 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
---
