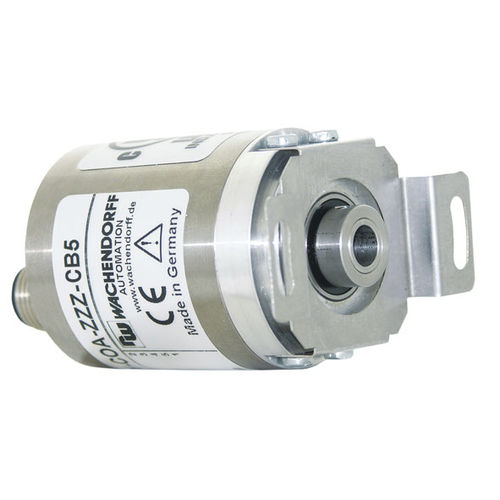

Абсолютный датчик угла поворота WDGA 36E магнитный16 битов32 бита
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- абсолютный
- Технология
- магнитный
- Разрешение абсолютных энкодеров
- 16 битов, 32 бита
- Кол-во оборотов абсолютных энкодеров
- 16 битов, 32 бита
- Механическая характеристика
- с несквозным полым валом, однооборотный, многооборотный, герметичный
- Выходной сигнал
- SAE J1939, CAN
- Напряжение питания
- 32 Vcc, 4,5 Vcc
- Материал
- из стали
- Уровень защиты
- без технического обслуживания, IP67, IP65, IP40
- Диаметр корпуса
36 mm
(1,42 in)- Диаметр оси
6 mm
(0,24 in)- Скорость вращения
12 000 rpm
(75 398 rad.min-1)- Температура процесса
МИН.: -40 °C
(-40 °F)МАКС.: 100 °C
(212 °F)
Описание
Абсолютный энкодер, магнитный, CAN SAE J1939
полое отверстие (глухое)
Основные характеристики
- Многооборотная технология EnDra®: не требует обслуживания и экологически безопасна
- Протокол CAN SAE J1939
- Перспективная технология с 32-битным процессором
- 2-цветный светодиод в качестве индикатора рабочего состояния
Детали изделия
Фланец
полый вал (глухая расточка)
стальной корпус хромированный, магнитное экранирование
Разрешение
Однооборотный Разрешение
65.536 шагов/360° (16 бит)
Глубина вставки мин.: 8 мм
Глубина вставки макс.: 17 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Глубина вставки мин.: 8 мм
Глубина вставки макс.: 17 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Макс. рабочая скорость
Потребление тока: тип. 50 мА
Потребляемая мощность: макс. 0.5 W
---
