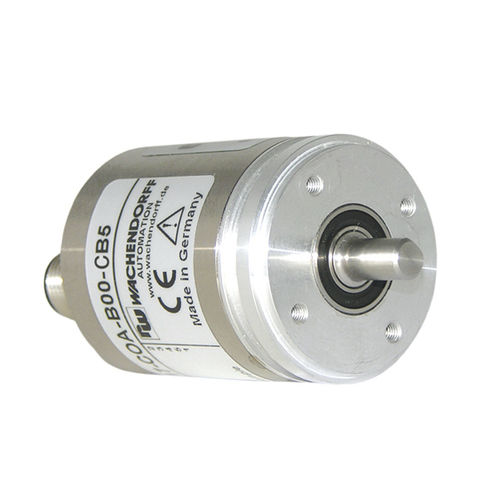

Абсолютный датчик угла поворота WDGA 36Aмагнитный16 битов32 бита
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Тип
- абсолютный
- Технология
- магнитный
- Разрешение абсолютных энкодеров
- 16 битов, 32 бита
- Кол-во оборотов абсолютных энкодеров
- 16 битов, 32 бита
- Механическая характеристика
- со сплошным валом, однооборотный, многооборотный, с синхронным фланцем, герметичный
- Выходной сигнал
- SAE J1939, CAN
- Напряжение питания
- 32 Vcc, 4,5 Vcc
- Материал
- из стали
- Уровень защиты
- без технического обслуживания, IP67, IP65
- Диаметр корпуса
36 mm
(1,42 in)- Диаметр оси
МАКС.: 8 mm
(0,31 in)МИН.: 6 mm
(0,24 in)- Длина
МАКС.: 18 mm
(0,709 in)МИН.: 11,5 mm
(0,453 in)- Скорость вращения
12 000 rpm
(75 398 rad.min-1)- Температура процесса
МАКС.: 100 °C
(212 °F)МИН.: -40 °C
(-40 °F)
Описание
Абсолютный валковый энкодер, магнитный, CAN SAE J1939 WDGA 36A
Фланец синхронизации;
Основные характеристики
- Технология EnDra® Multiturn:
- не требующая обслуживания и экологически безопасная
- Протокол CAN SAE J1939
- Перспективная технология с 32-битным процессором
- 2-цветный светодиод в качестве индикатора рабочего состояния
Детали изделия
Фланец
синхронный фланец
стальной корпус хромированный, магнитное экранирование
Разрешение
Однооборотный Разрешение
65.536 шагов/360° (16 бит)
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Макс. Допустимая нагрузка на вал в радиальном направлении: 50 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Макс. рабочая скорость
Потребление тока: тип. 50 мА
Потребляемая мощность: макс. 0.5 W
Класс защиты
Корпус: IP65, IP67; уплотнение вала: IP65
---
