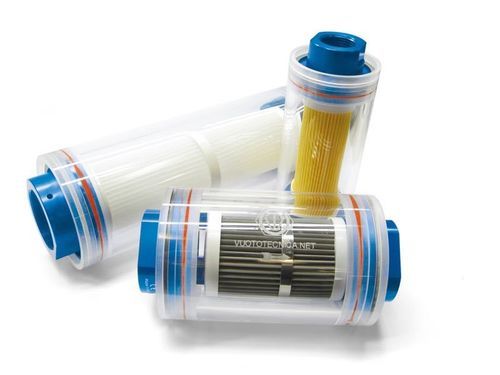

Фильтр для насоса FCL7

Обзор
Встроенные всасывающие фильтры удерживают загрязнения и очень мелкую пыль, практически не влияя на расход. Компактная цилиндрическая конструкция позволяет устанавливать их непосредственно на вакуумных линиях вблизи инструментов (присоски, вакуумные зажимы и т. п.) для локальной фильтрации и визуального контроля точек всасывания.

Конструкция
Прозрачный плексигласовый цилиндрический корпус, закрытый двумя фланцами из анодированного алюминия, удерживаемыми кольцами Seeger. В фланцах расположены резьбовые соединения (м/ж) и уплотнения; внутри установлен съемный фильтрующий картридж, увеличивающий площадь фильтрации. Фильтры можно осмотреть, сняв один из фланцев.

Типы фильтрующих картриджей

• Серия SP: Гофрированный картридж из бумаги с компрессионным уплотнением.
• Серия SS: Гофрированный картридж из полипропиленовой сетки с компрессионным уплотнением.
• Серия SA: Картридж из сетки из нержавеющей стали AISI 304 с компрессионным уплотнением.
• Серия RP: Гофрированный бумажный картридж с быстросъёмным соединением и двойным O-образным уплотнением.
• Серия RS: Гофрированный картридж из полипропиленовой сетки с быстросъёмным соединением и двойным O-образным уплотнением.
• Серия RA: Картридж из нержавеющей сетки AISI 304 с быстросъёмным соединением и двойным O-образным уплотнением.

Примечание по применению
Модификации с бумажным элементом не рекомендуется использовать в присутствии водяного пара, паров масла или конденсата. В условиях повышенной влажности или наличия масел предпочтительнее картриджи из сетки или нержавеющей стали.

Техническое обслуживание / осмотр
Осмотр и замена картриджа выполняются при снятии одного фланца; для базовой проверки специальных инструментов не требуется.

Коды продуктов (примеры)
FPL1 FCL1 FIL1 FPL2 FCL2 FIL2 FPL3 FCL3 FIL3 FPL4 FCL4 FIL4 FPL5 FCL5 FIL5 FPL6 FCL6 FIL6 FPL7 FCL7 FIL7 SP/5M SS/5M SA/5M RP/5 RS/5 RA/5 RP/10/57 RS/10/57 RA/10/57

Технические характеристики

• Рабочее давление: 0,5–3000 mbar абсолютного давления
• Температура среды: -20 до +60 °C
• Корпус: прозрачный плексигласовый цилиндр
• Фланцы: анодированный алюминий, закреплён Seeger-кольцами
• Материалы картриджей: гофрированная бумага, полипропиленовая сетка, нержавеющая сетка AISI 304
• Типы уплотнений: компрессионное уплотнение или быстросъёмное соединение с двойным O-образным уплотнением в зависимости от серии
• Не рекомендуется при водяных/масляных парах для бумажных элементов
• Осмотр: съёмный фланец для визуальной проверки и доступа к картриджу
