Жидкостный фильтр FCL

для пылис картриджемдля станка

Общее описание
Набор всасывающих фильтров для удержания загрязнений, пыли и жидкостей в вакуумных системах с целью защиты вакуумных насосов и трубопроводов. Доступны различные исполнения: линейные, корпуса для картриджей, монтаж на насос, масляная ванна, сифонные фильтры и специальные системы.

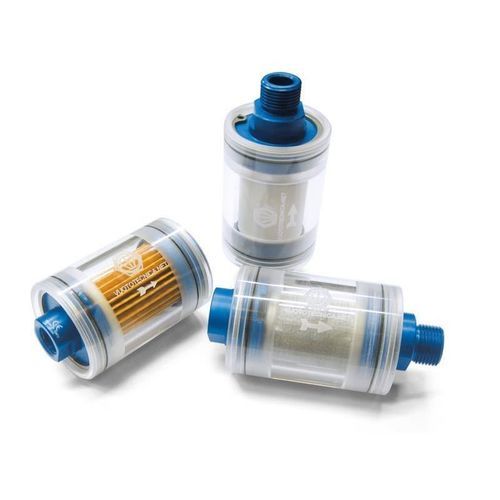

Линейные фильтры — FCL, FPL, FIL
Компактные линейные фильтры для установки близко к точкам применения (вакуумные присоски, зажимные системы). Прозрачный цилиндрический корпус из плексигласа, анодированные алюминиевые фланцы, фиксируемые кольцами Seeger, резьбовые соединения и внутри — съёмный картридж для осмотра и замены. Бумажные элементы не рекомендуются при наличии паров воды или масла.

Картриджи для FCL / FPL / FIL

• 00FCL03: складной бумажный картридж с прижимной герметизацией (типич. 5 ÷ 7 μ).
• 00FPL01 / 00FPL03: складной картридж из полипропиленовой сетки с прижимной герметизацией.
• 00FIL01 / 00FIL03: картридж из сетки AISI 304 с прижимной герметизацией.

Крупные линейные фильтры (SP, SS, SA, RP, RS, RA)
Тот же принцип конструкции с увеличенными корпусами. Серии картриджей: SP (бумага), SS (полипропилен), SA (нерж. сетка); RP/RS/RA — быстросъёмные с двойным O‑ring. Бумажные картриджи не рекомендованы при парообразовании/конденсации.

FC фильтры с бумажным картриджем
Для защиты насосов в очень пыльных условиях. Специальная обработанная складчатая бумага (5 ÷ 7 μ) в двойной перфорированной стальной оболочке. Контейнер и крышка — сталь с антикоррозионным покрытием, герметичная крышка и быстросъёмные зажимы для быстрой замены картриджа.

FB фильтры с металлическим картриджем
Фильтры на вход насоса или в трубопровод; стандартные картриджи — гофрированная нержавеющая сетка 60 μ (100 μ или 300 μ — по запросу). Корпуса и крышки из литого алюминия или оцинкованной стали; типичный расход от 5 до 300 м3/ч в зависимости от модели.

FO фильтры с масляной ванной и версии с повышенной автономностью
Масляная ванна удерживает очень мелкие частицы без снижения всасывающей способности. Выполнены из стального корпуса, имеют масляную чашу и два картриджа из стальной ваты (один съёмный/моющийся). Версии с повышенной автономностью содержат большую ёмкость масла и индикаторы уровня и засорения. Не предназначены для сухих насосов; требуется минимальная вязкость масла.

Корпуса серии FP (прижимная герметизация) и корпуса FM / FK с быстросъёмом
FP: прозрачный пластиковый корпус с синей крышкой; длина картриджа указана в дюймах. FM: прозрачный корпус SAN с усиленным полипропиленовым гайковым кольцом. FK: прозрачный PET корпус с латунным кольцом. Поддерживают картриджи из бумаги, полипропилена или AISI 304 как с прижимной, так и с быстросъёмной фиксацией.

Фильтрующие картриджи (прижим / быстросъём)

• SP: бумажный складчатый (прижим).
• SS: полипропиленовая складчатая сетка.
• SA: нержавеющая сетка AISI 304.
• RP: бумажный быстросъёмный с двойным O‑ring.
• RS: полипропиленовый быстросъёмный с двойным O‑ring.
• RA: нержавеющий быстросъёмный с двойным O‑ring.

FS сифонные фильтры
Предназначены для удержания примесей и жидкости, всасываемой через присоски или системы зажима, чтобы предотвратить загрязнение насоса. Типичные компоненты:

• Прозрачный цилиндрический корпус из плексигласа с съёмной крышкой.
• Обратный клапан на входе для предотвращения обратного потока.
• Фильтрующий картридж из нержавеющей сетки (60 μ / 100 μ).
• Двухходовые ручные вентили для отключения и восстановления давления.
• Радиальный вакуумметр и магнитный датчик уровня для остановки насоса при превышении уровня.
• Жёсткая трубка для направления потока к днищу, нижний обратный клапан для автоматического слива, сливной кран и настенное крепление.

Системы сифонных фильтров с автоматическим байпасом (FS50BP, FS60BP)
Система из двух сифонных фильтров, работающих поочерёдно: при заполнении одного система переключает всасывание на другой и автоматически продувает и сливает заполненный фильтр. Включает трёхходовые сервоприводные вакуумные электроклапаны, ручные вентили, герметичный электрощит (230 V 50 Hz) и монтажную раму; рекомендуется при частом всасывании жидкостей и когда остановка оборудования для слива недопустима.

Специальные фильтры
Доступны дополнительные специальные варианты и опции для конкретных применений и конфигураций, коды и исполнения по запросу.

Технические характеристики

• Рабочие давления: тип. от 0,5 до 1000 / 2000 / 3000 / 9000 mbar abs в зависимости от серии.
• Температура среды: от -20 °C до +45 / +50 / +60 / +90 °C в зависимости от модели и материалов корпуса.
• Уровни фильтрации: бумага 5 ÷ 7 μ (FC), металлическая сетка 60 μ стандарт (опции 100 μ / 300 μ), масляная ванна ≤1 μ; сифон 60–100 μ.
• Расходы: от малых до крупных моделей примерно 5–300 m3/h; варианты FO/FB для больших объёмов до ~300 m3/h.
• Материалы: Plexiglas, PET, SAN, окрашенная сталь, алюминий; картриджи из бумаги, полипропилена, AISI 304, стальной ваты и т.д.
• Соединения: резьбовые внутр./наруж., быстросъём, двойной O‑ring, прижимная герметизация; длина картриджа указывается в коде изделия (дюймы).
