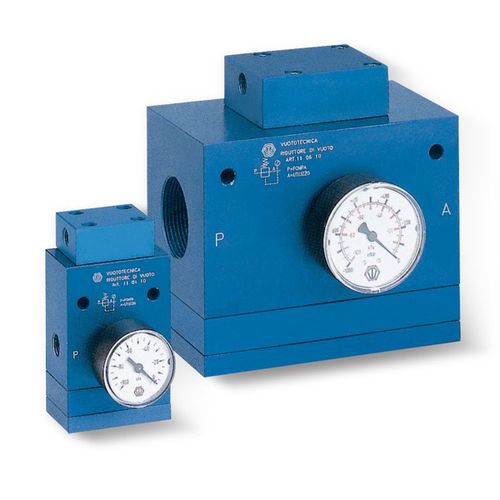

Вакуумные регуляторы с пневматической регулировкой
Вакуумные регуляторы с пневматической регулировкой отличаются от предыдущих регуляторов способом регулировки уровня вакуума: вместо ручного воздействия на регулировочный винт необходимо воздействовать на пневмоцилиндр подачи сжатого воздуха: чем выше давление, тем выше уровень вакуума, и наоборот.
Вакуумные регуляторы используются для регулировки заданного уровня вакуума и поддержания его на постоянном уровне (вторичный вакуум), независимо от уровня вакуума в насосе (первичный вакуум).
В отличие от клапанов, регулирующих вакуум, регуляторы не вводят в контур воздух, что позволяет получать больше точек захвата с различными значениями вакуума только от одного источника вакуума.
Принцип действия регуляторов основан на контрастном действии пневматического цилиндра с коротким ходом и колеблющегося поршня, приводимого в движение разностью давлений, существующей между вторичным и атмосферным вакуумом.
Технические характеристики
- Принцип действия: мембранно-поршневой регулятор.
- Давление питания:
--- от 0 до 3 бар (g) для регуляторов поз. 11 ... 30
--- от 0 до 5 бар (g) для регуляторов поз. 11 ... 80
- Регулируемое рабочее давление:
--- от 800 до 1 мбар абс. для регуляторов поз. 11 ... 30
--- от 980 до 1 мбар абс. для регуляторов поз. 11 ... 80
- Производительность: от 2 до 160 м3/ч
- Температура в помещении: от -10 до +80 °C.
- Место установки: любое.
---
