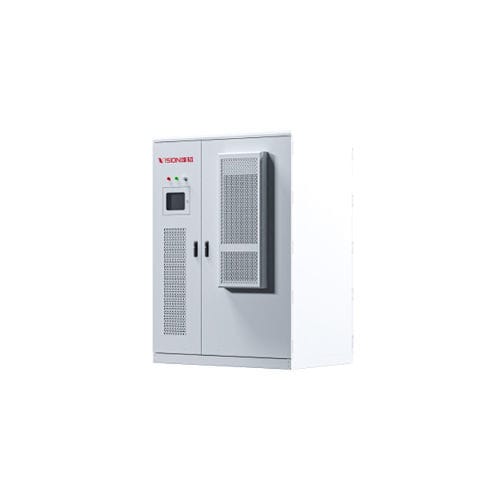

Система хранения энергии LFP CBES

в контейнеревне сетис охлаждаением воздухом

Обзор
Воздухоохлаждаемый интегрированный гибридный шкаф PV‑накопителя для автономной работы использует архитектуру с DC‑сопряжением PV и накопителя, поддерживает многоканальный ввод солнечной энергии и различные стратегии работы PV‑накопитель. Модульная интегрированная конструкция позволяет работать нескольким шкафам параллельно и обеспечивает динамическое расширение мощности. Бесшовное переключение между сетевым и автономным режимами позволяет гибко адаптироваться к сценариям таким как выравнивание пиков и впадин, динамическое расширение мощности, отклик со стороны потребления, резервное питание и микро‑сети.

Сценарии применения

• Сглаживание пиков и заполнение провалов
• Динамическое расширение мощности
• Demand‑Side Response (ответ со стороны потребления)
• Резервное питание
• Микросети

Краткие данные о батарее

• Тип батареи: литий‑железо‑фосфат (LFP)
• Характеристика ячейки: 3.2 V / 280 Ah
• Диапазон рабочих температур: -30℃ до +55℃
• Метод охлаждения: воздушное охлаждение
• Стандарты: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Ключевые особенности

• Гарантия безопасности и интеграция системы

  • Многоуровневая связанная система защиты от пожара для эффективного тушения и предотвращения повторного возгорания.
  • Поддержка интеграции с BMS, EMS и системами пожарной безопасности для управления безопасностью в замкнутом цикле по всей системе.
• Управление энергией и режимы работы

  • Интегрированная конструкция для сетевого и автономного режимов, подходящая для различных требований по входной мощности.
  • Бесшовное переключение между сетевым и автономным режимом с временем переключения ≤ 20 ms, что обеспечивает непрерывное питание критических нагрузок.
  • Интеллектуальное переключение режимов для поддержки множества сценариев работы PV‑накопителя в зависимости от спроса.
  • Архитектура DC‑сопряжения с поддержкой нескольких PV‑входов для повышения эффективности использования энергии.
• Модульный дизайн и простота развертывания

  • Модульная интегрированная конструкция обеспечивает гибкое параллельное соединение для масштабируемых мощностных решений.
  • Поддержка модульного онлайн‑обслуживания и простой замены для повышения эксплуатационной готовности.
  • Концепция plug‑and‑play требует минимальной установки на месте, обеспечивая быстрое развертывание и снижение затрат на монтаж.
• Интеллектуальная эксплуатация и управление жизненным циклом

  • Поддержка OTA обновлений, обслуживание через приложение и совместное управление облако‑edge.
  • Обеспечивает диагностику неисправностей на протяжении жизненного цикла, оценку состояния и ранние предупреждения для долгосрочной стабильной работы.

Отраслевые применения

• Решения для накопления энергии
• Системы резервного питания
• Микросети и распределенная генерация

Технические характеристики (кратко)
Модель: CBES‑50kW/229kWh | CBES‑105kW/229kWh | CBES‑50kW/215kWh | CBES‑105kW/215kWh
Тип ячейки: LFP 3.2V/280Ah | LFP 3.2V/280Ah | LFP 3.2V/280Ah | LFP 3.2V/280Ah
Номинальная энергия: 229 kWh | 229 kWh | 215 kWh | 215 kWh
Габариты (Ш×Г×В): 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm
Вес: 2.6 т | 2.6 т | 2.5 т | 2.5 т
Рабочая температура: -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃
Относительная влажность: 0 ~ 95% | 0 ~ 95% | 0 ~ 95% | 0 ~ 95%
Метод охлаждения: Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение
Система тушения: Аэрозольная система тушения | Аэрозольная система тушения | Аэрозольная система тушения | Аэрозольная система тушения
Интерфейс связи: Ethernet | Ethernet | Ethernet | Ethernet
Протокол связи: Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP
Стандарты: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Технические спецификации

• Название серии: CBES
• Химия батареи: литий‑железо‑фосфат (LFP), характеристика ячейки 3.2V/280Ah
• Доступные номинальные конфигурации: варианты 229 kWh и 215 kWh (см. модели выше)
• Размеры шкафа (на единицу): 1700 × 1260 × 2300 mm
• Масса единицы: прибл. 2.5–2.6 т в зависимости от модели
• Рабочая температура: -30℃ до +55℃
• Допустимая относительная влажность: 0–95%
• Охлаждение: воздухоохлаждаемая конструкция
• Тушение пожара: аэрозольная система тушения
• Связь: интерфейс Ethernet, протокол Modbus TCP/IP
• Ключевые стандарты: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000
