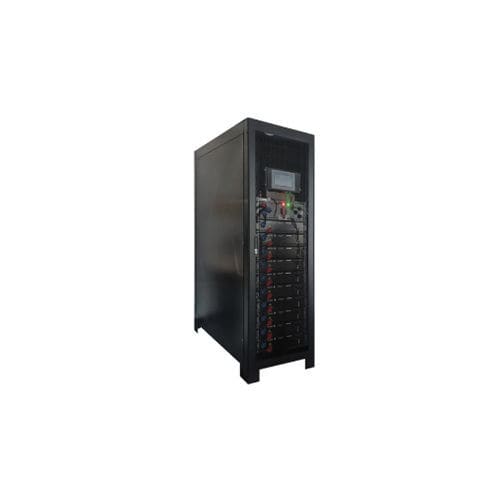

Трехфазовый ИБП REVO

литий-ионныйLFPмодульный

Обзор
Трехфазная аккумуляторная система для ИБП REVO использует элементы литий-железо-фосфата (LFP) и четырехуровневую архитектуру защиты. Обеспечивает реакцию на пожар на уровне шкафа за секунды, полное управление ячейками и проектный ресурс до 15 лет при ресурсе 62 500 циклов @1C. Доступна опциональная интеллектуальная облачная платформа для повышения видимости и эффективности эксплуатации и обслуживания.

Сценарии применения

• Центры обработки данных
• Финансовые учреждения
• Железнодорожный транспорт
• Резервное питание в автономных или удаленных объектах

Краткие данные о батарее

• Химия батареи: литий-железо-фосфат (LFP)
• КПД разряда: 65%
• Проектный срок службы: 15 лет

Ключевые особенности

• Модульная конструкция
  Префабрикованная поставка для упрощения транспортировки и быстрой установки на объекте
• Последовательное соединение нескольких модулей
  Поддержка гибких конфигураций напряжения для различных требований системы
• Параллельное соединение нескольких модулей
  Обеспечивает масштабируемое расширение мощности под нагрузку
• Совместимость с архитектурами ИБП
  Поддержка двухпроводных и трехпроводных подключений и распространенных топологий ИБП
• Управляемое управление циркуляционными токами
  Позволяет смешанную работу новых и старых модулей, снижая затраты на обслуживание и замену

Отраслевые применения

• Решения для батарей ИБП и AIDC
• Телеком-решения для батарей
• Решения для тягового питания
• Решения для накопления энергии

Техническая спецификация
Модуль:
Model | Capacity | Cell Model | Series/parallel configuration | Dimension (mm) L W H | Rated Energy (kwh)
TPH10 | 51.2V50AH | 50Ah | 1P16S | 442*600*127 | 2.05
TP10 | 51.2V50AH | 50Ah | 1P16S | 442*690*106 | 2.56
TP20 | 51.2V100AH | 50Ah | 2P16S | 442*800*150 | 5.12
TPL5 | 51.2V100AH | 100Ah | 1P16S | 442*690*108 | 5.12
TPL10 | 51.2V200AH | 100Ah | 2P16S | 442*800*149 | 10.24

Шкафы (rack):
Model | Capacity | Module Model | Number of modules | Dimension (mm) L*W*H | Rated Energy (kwh)
TPH160 | 409.6V 50AH | TPH10 | 8 | 600*1000*2000 | 16.38
TPH200 | 512V 50AH | TPH10 | 10 | 600*1000*2000 | 20.48
TPH240 | 614.4V 50AH | TPH10 | 12 | 600*1000*2000 | 24.50
TP80 | 409.6V 50AH | TP10 | 8 | 600*1000*2000 | 20.48
TP100 | 512V 50AH | TP10 | 10 | 600*1000*2000 | 25.60
TP120 | 614.4V 50AH | TP10 | 12 | 600*1000*2000 | 30.72
TP140 | 716.8V 50AH | TP10 | 14 | 600*1000*2300 | 35.84
TP160 | 409.6V 100AH | TP20 | 8 | 600*1000*2000 | 40.96
TP200 | 512V 100AH | TP20 | 10 | 600*1000*2000 | 51.20
TP220 | 563.2V 100AH | TP20 | 11 | 600*1000*2300 | 56.32
TP240 | 614.4V 100AH | TP20 | 12 | 600*1000*2300 | 61.44
TPL40A | 409.6V 100AH | TPL5 | 8 | 600*1000*2000 | 40.96
TPL50A | 512V 100AH | TPL5 | 10 | 600*1000*2000 | 51.20
TPL60A | 614.4V 200AH | TPL5 | 12 | 600*1000*2000 | 61.44
TPL80 | 409.6V 200AH | TPL20 | 8 | 600*1000*2000 | 81.92
TPL100 | 512V 200AH | TPL20 | 10 | 600*1000*2000 | 102.4
TPL120 | 614.4V 200AH | TPL20 | 12 | 600*1000*2300 | 122.8

FAQ (выбранные технические пункты)

• Что вызывает отказ самопроверки связи/напряжения/температуры?
  Возможные причины: ошибки кабельной проводки; некорректные настройки DIP-переключателей; плохое соединение сетевого кабеля.
  Рекомендуемые проверки: осмотреть сетевые кабели между CBMS и GBMS; проверить настройки DIP и резисторы окончаний CAN/485; проверить соединения на предмет плохого контакта или ослабления.
• Почему батарея не заряжается?
  Возможные причины: отказ зарядного устройства или основной платы UPS; защита от глубокого разряда (напряжение ниже порога); отказ BMS.
  Рекомендуемые проверки: убедиться, что выход зарядного устройства соответствует спецификациям батареи; попытаться активировать батарею с помощью профессионального оборудования; проверить BMS на наличие ошибок.

Технические характеристики

• Химия батареи: литий-железо-фосфат (LFP)
• КПД разряда: 65%
• Проектный срок службы: 15 лет
• Цикл жизни: 62 500 циклов @1C
• Безопасность: четырехуровневая архитектура защиты; шкафная реакция на пожар за секунды; интегрированный мониторинг ячеек для онлайн-контроля 24/7
• Модульность: стандартные 19-дюймовые шкафные модули; префабрикация поставки; полнофронтальная проводка для упрощенного обслуживания
• Конфигурация напряжения: поддерживает 51.2V (5 ≤ n ≤ 14 в серии)
• Масштабируемость: поддерживает последовательное и параллельное соединение модулей
• Совместимость: поддерживает двухпроводные и трехпроводные подключения ИБП
• Особенности шкафа: визуальная индикация статуса в реальном времени; предварительно установленный FCL для минимизации работ на объекте
