Метрологическая система EDGE CORE

Обзор
Edge Series включает три компактные системы визуального измерения для производственных условий и контроля размеров мелких прецизионных деталей. Компактная автоматизация, обеспечивающая воспроизводимую размерную проверку вблизи производственного процесса и ускоряющая обратную связь для производства и контроля качества.

Ключевые преимущества

• Воспроизводимая измерительная точность между операторами и партиями
• Три уровня автоматизации (ручной, автоматизированный 2‑оси, полная 3‑оси CNC)
• Распознавание шаблонов для автоматического обнаружения признаков

Обзор серии
Edge Series поддерживает измерения на цеховом уровне с тремя вариантами системы для разных рабочих процессов инспекции: CORE для гибкой ручной инспекции, VISTA для быстрой автоматизированной 2‑осевой измерительной работы и APEX для полной 3‑осевой CNC‑схемы и наибольшей пропускной способности автоматизации.

APEX — Полная 3‑осевая CNC‑измерительная система

• Полный 3‑осевой CNC‑контроль и измерение
• Моторизованная оптика с 6.5:1 зумом (7 позиций)
• Моторизованный фокус
• Регулируемая диафрагма субстола для плоских и токарных деталей
• Программируемая светодиодная подсветка (кольцо из 4 секторов)
• Распознавание шаблонов для автоматического обнаружения признаков
• Возможность склейки изображений (image stitching)
• Возможности измерений GD&T
• Структурированные отчёты и экспорт данных
• Программное обеспечение M3 для измерений (M‑Series)

VISTA — Быстрое автоматизированное 2‑осевое измерение

• 3‑осевой CNC‑контроль, 2‑осевые измерительные процедуры
• Телецентрическая оптика с низкими искажениями (большое поле зрения)
• Моторизованный фокус
• Коллимированная подсветка субстола
• Программируемая светодиодная подсветка
• Распознавание шаблонов для автоматического обнаружения признаков
• Функция склейки изображений
• Возможности измерений GD&T
• Структурированные отчёты и экспорт данных
• Программное обеспечение M3 для измерений (M‑Series)

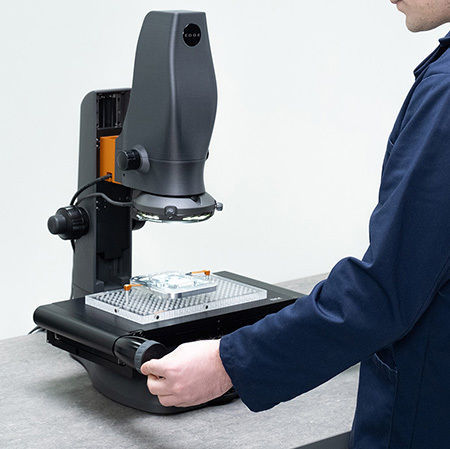

CORE — Гибкая ручная инспекция

• Ручное управление столом для гибких задач инспекции
• Ручная индексированная оптика 6.5:1 (6 позиций)
• Субстольная подсветка с регулируемой диафрагмой для плоских и токарных деталей
• Программируемая светодиодная подсветка
• Распознавание шаблонов для автоматического обнаружения признаков
• Функция склейки изображений
• Возможности измерений GD&T
• Структурированные отчёты и экспорт данных
• Программное обеспечение M3 для измерений (M‑Series)

Программное обеспечение для измерений (M3 / M‑Series)
M3 обеспечивает воспроизводимую размерную проверку посредством программируемых процедур инспекции, автоматического обнаружения признаков и структурированных отчётов.

• Создание и выполнение программируемых процедур инспекции
• Сохранение и вызов измерительных программ
• Распознавание шаблонов для автоматического позиционирования признаков (Eye Measure)
• Пакетная проверка нескольких компонентов
• Структурированные измерительные отчёты и импорт DXF / цифровое сравнение
• Экспорт данных для SPC и интеграция с системами качества

Области применения

• Точная механика: измерение резьб, зубчатых колес, валов, плеч, пазов и малых обработанных корпусов
• Электроника: инспекция миниатюрных компонентов, контактов разъёмов, паяльных площадок и элементов PCB
• Точный пластик и 3D‑печать: бесконтактное измерение формованных разъёмов, пластиковых корпусов; обнаружение облоя, усадки, коробления или деформации
• Медицинские изделия: инспекция компонентов катетеров, параметров стентов, элементов хирургических инструментов и мелких формованных деталей

Преимущества Edge Series

• Компактный производственный форм-фактор, пригодный для размещения на цеховом участке
• Воспроизводимая измерительная точность между операторами, сменами и партиями
• Три уровня автоматизации для соответствия требованиям инспекции
• Метролоgическая экспертиза, обучение и прикладная поддержка для обеспечения корректной спецификации и интеграции

Технические характеристики (кратко)
Измерительный объём (X / Y / Z) — APEX / VISTA / CORE: 200 x 100 x 95/100 mm
Поле зрения – макс — APEX: 12.4 x 7.8 mm; VISTA: 35 mm по диагонали (28 mm / 21 mm); CORE: 15.5 x 10.0 mm
Поле зрения – мин — APEX: 2.8 x 1.8 mm; VISTA: фиксированный объектив; CORE: 2.5 x 1.5 mm
Диапазон увеличения* — APEX: 27x–117x; VISTA: 10.3x; CORE: 20x–117x (на основе 22" монитора, подгонка под экран)
Управление объективом — APEX: моторизированный зум и фокус; VISTA: моторизированный фокус и телецентрическая оптика; CORE: ручной зум и фокус
Камера — APEX & CORE: 2.3 MP CMOS (11.251 mm x 7.032 mm); VISTA: 5.0 MP CMOS (5.702 mm x 4.277 mm)
Управление — APEX & VISTA: 3‑осевой CNC; CORE: ручное управление столом
Максимальная нагрузка — 10 кг (все модели)
Стандартный габарит (вкл. ПК и монитор) — APEX: 800 x 520 x 570 mm; VISTA: 800 x 520 x 550 mm; CORE: 550 x 650 x 580 mm
Рабочий объём (вкл. ПК и монитор) — APEX: 1000 x 520 x 670 mm; VISTA: 1000 x 520 x 620 mm; CORE: 720 x 690 x 670 mm
Разрешение энкодера — X,Y: 1 µm; ось Z: 0.5 µm (все модели)
Погрешность измерения (оси X–Y)* — APEX & CORE: 5 + (6.5 L / 1000) µm; VISTA: 5 + (9.54 L / 1000) µm (4 µm в режиме FOV)
Погрешность измерения (ось Z)* — APEX & CORE: 15 + (7 L / 1000) µm; VISTA: N/A
Подсветка поверхности — Яркое белое LED‑кольцо с 4 секторами и опциональным рассеивателем (вариирует по моделям)
Подсветка субстола (передающая) — Зелёная LED‑подсветка с регулировкой диафрагмы (APEX/CORE) или коллимированная зелёная LED (VISTA)
Управление светом — Полностью программируемая LED‑подсветка (все модели)
Измерительное ПО — M‑Series / M3 (поставляется с системой); доступны программные модули для расширения возможностей
