Метрологическая система EDGE VISTA

Обзор
Edge Series включает три компактных оптических измерительных системы, разработанных для производственной среды и размерной проверки мелких прецизионных деталей. Серия обеспечивает интеграцию на цеховом уровне, программируемое освещение и автоматическое обнаружение признаков, что уменьшает ручные измерения и ускоряет обратную связь с производством.

Ключевые преимущества

• Повторяемые измерения между операторами, сменами и партиями
• Три уровня автоматизации: ручной, автоматизированный 2‑осевой и полный 3‑осевой CNC
• Распознавание шаблонов для автоматического обнаружения признаков
• Программируемое освещение и склейка изображений для расширения поля обзора

Преимущества серии Edge

• 01 — Компактная производственная компоновка для интеграции рядом с участком производства
• 02 — Повторяемые измерения для обеспечения надёжного контроля качества
• 03 — Три определённых уровня автоматизации для адаптации к рабочим процессам инспекции
• 04 — Экспертиза в метрологии: системы специфицируются, устанавливаются и поддерживаются под требования производства

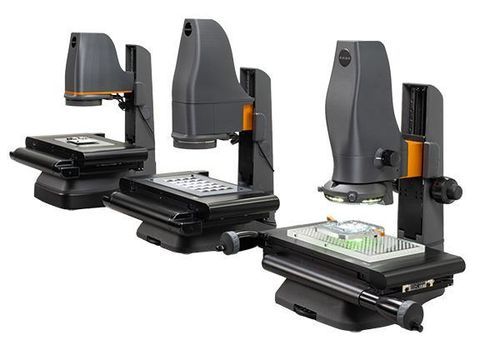

Три системы в серии
APEX
Полное 3‑осевое CNC‑измерение для контролируемой производственной инспекции. Оснащено моторизованной оптикой с зумом 6.5:1 (7 положений), моторизованной фокусировкой, регулируемым ирисом суб‑стейджа, программируемой LED‑подсветкой, распознаванием шаблонов, склейкой изображений, возможностями измерения GD&T, структурированными отчётами и ПО M3.

VISTA
Быстрое автоматизированное 2‑осевое измерение для повторяющихся проверок. Предоставляет управление 3‑осевым CNC с режимом измерения 2‑осей, телецентрическую оптику с низкими искажениями, моторизованную фокусировку, коллимированную подсветку суб‑стейджа, программируемую LED‑подсветку, распознавание шаблонов, склейку изображений, GD&T‑возможности и ПО M3.

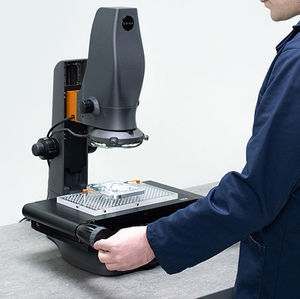

CORE
Гибкое ручное измерение для проверки на производстве. Ручное управление столом для быстрых задач инспекции, индексированный ручной зум (6 положений), подсветка суб‑стейджа с регулировкой ирисом, программируемая LED‑подсветка, распознавание шаблонов, склейка изображений, GD&T‑возможности и ПО M3 для измерений.

Программное обеспечение измерений (M3)
ПО M3 обеспечивает повторяемую размерную проверку с помощью программируемых процедур инспекции, автоматического обнаружения признаков (распознавание шаблонов), партийной проверки, структурированных отчётов, импорта DXF/цифрового сравнения и экспорта данных для SPC и систем качества. Рабочие процессы и пользовательские измерительные процедуры можно настроить под конкретные задачи.

Применения

• Прецизионная инженерия: резьбы, шестерни, валы, плечи, пазы, небольшие механические корпуса
• Электроника: контакты разъёмов, паяльные площадки, расстояния между компонентами, особенности печатных плат
• Прецизионные пластики и 3D‑печать: литые разъёмы, корпуса, тонкостенные и сложные пластиковые детали
• Медицинские изделия: компоненты катетеров, особенности стентов, миниатюрные литьевые детали

Технические характеристики (кратко)

• Рабочий объём (X / Y / Z): 200 x 100 x 95/100 mm (APEX / VISTA / CORE)
• Примечание по объёму: неопределённость измерения определена по ISO‑10360 Часть 7
• Объектив (APEX): моторизованный оптический зум 6.5:1 (7 позиций)
• Объектив (VISTA): телецентрическая линза с низкими искажениями
• Объектив (CORE): индексированный ручной оптический зум 6.5:1 (6 позиций)
• Поле зрения – макс: APEX 12.4 x 7.8 mm; VISTA 35 mm по диагонали (28 mm / 21 mm); CORE 15.5 x 10.0 mm
• Поле зрения – мин: APEX 2.8 x 1.8 mm; VISTA фиксированный объектив; CORE 2.5 x 1.5 mm
• Диапазон увеличения (по 22" монитору, подогнанному под экран): APEX 27x–117x; VISTA 10.3x; CORE 20x–117x
• Управление объективом: APEX моторизованный зум и фокус; VISTA моторизованная фокусировка; CORE ручной зум и фокус
• Камера: APEX & CORE 2.3 MP (11.251 x 7.032 mm) CMOS; VISTA 5.0 MP (5.702 x 4.277 mm) CMOS
• Управление: APEX 3‑осевой CNC; VISTA 3‑осевой CNC; CORE ручной
• Максимальная нагрузка (стол): 10 kg (все модели)
• Стандартный габарит (X / Y / Z) + ПК и монитор: APEX 800 x 520 x 570 mm; VISTA 800 x 520 x 550 mm; CORE 550 x 650 x 580 mm
• Рабочий объём (включая ПК и монитор): APEX 1000 x 520 x 670 mm; VISTA 1000 x 520 x 620 mm; CORE 720 x 690 x 670 mm
• Разрешение энкодера: X,Y 1 μm; ось Z 0,5 μm
• Неопределённость измерения (оси X–Y): APEX & CORE 5 + (6.5 L / 1000) μm; VISTA 5 + (9.54 L / 1000) μm (4 μm в режиме FOV). L = длина в мм; неопределённость по ISO‑10360 Часть 7
• Неопределённость измерения (ось Z): APEX & CORE 15 + (7 L / 1000) μm; VISTA N/A для неопределённости Z, как указано
• Поверхностное освещение: яркое белое LED кольцевое освещение с 4 секторами и опциональным диффузором (зависит от модели)
• Подстольное (передающее) освещение: зелёная LED подсветка с регулировкой ирисом на APEX/CORE; коллимированная зелёная LED на VISTA
• Управление светом: полностью программируемое освещение на всех моделях
• Программное обеспечение измерений: M‑Series / M3 в комплекте; поддерживает программируемую инспекцию, распознавание шаблонов, отчёты, импорт DXF, экспорт данных и интеграцию SPC
