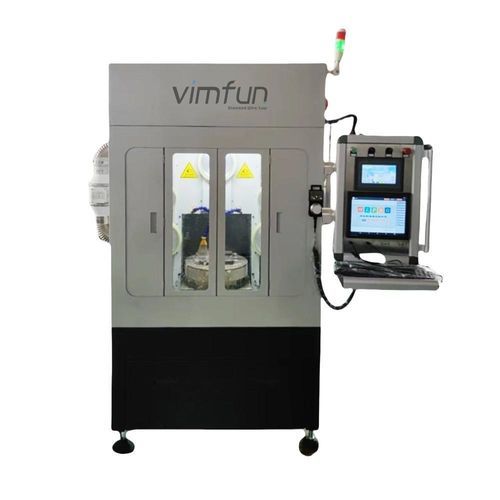

Станок для резки нитью SGRI 20

алмазной проволокойдля керамического материаладля пены

Обзор продукта
Станок для кольцевой резки CNC SGRI 20 — многофункциональная CNC проволочная пила, разработанная для высокоточной резки небольших сложных деталей. Объединяет автоматизированное нарезание, импорт CAD-файлов и 4-ю поворотную ось для обработки цилиндрических и многогранных заготовок размером до 200 x 200 x 200 мм. Применим для оптического стекла, технической керамики, ювелирных изделий и прецизионных инженерных компонентов, где требуются повторяемость и сложные геометрии.

Ключевые особенности SGRI 20

• Автоматическое нарезание: Полностью автоматизированное нарезание для последовательной послойной резки и уменьшения ручной работы.
• Импорт CAD: Поддерживает файлы DXF, DWG и STP для резки сложных 2D/3D профилей и ускоренного прототипирования.
• Поворотная ось для многогранной резки: Встроенная 4-я ось для точной резки колец, труб и фасетированных форм.
• Компактная вместимость заготовок: Обрабатывает детали до 200 x 200 x 200 мм и толщины реза до 200 мм.
• Высокоточная система управления: CNC-управление с совместимостью G-code для точных траекторий инструмента и повторяемости до ±0.03 мм.
• Широкая совместимость материалов: Обрабатывает оптическое стекло, техническую керамику, драгоценные и цветные металлы, пластики, поролон и композиты.
• Удобный интерфейс: Программное обеспечение на базе Windows с подключением USB plug-and-play для быстрой настройки.
• Прочная конструкция: Сварной стальной каркас для минимизации вибраций при высокоскоростной работе.
• Опциональные аксессуары: Поворотный стол для расширенной 3D-резки и системы охлаждения для продолжительных циклов работы.

Функции

• Автоматическое нарезание
• Резка многогранников
• Резка сложных контуров
• Комбинация функций SG 20, SGR 20 и SGI 20 в одном блоке

Типичные применения

• Техническая керамика: обработка оксида алюминия (Al₂O₃), нитрида алюминия (AlN) и других прессованных керамик для RF-модулей, силовой электроники и тепловых подложек.
• Ювелирная промышленность: изготовление сложных колец, подвесок и индивидуальных гравировок на золоте, серебре или латуни.
• Искусство и дизайн: создание детализированных 3D-скульптур, прототипов и декоративных изделий из поролона, пластика или мягких металлов.
• Химическая / резка призм: точная резка оптических призм из стекла, кварца или специализированных полимеров для спектроскопии и экспериментов.
• Прецизионная инженерия: производство мелких сложных деталей для аэрокосмической, автомобильной или медицинской отраслей, включая толстые металлические детали до 200 мм.

Сравнение методов резки (сводка)
Feature | SGRI 20 | CNC Plasma Cutter | CNC Laser Cutter | CNC Router (4-Axis)
Max Workpiece Size | 200 x 200 x 200 mm | Up to 3000 x 1250 mm | Up to 2000 x 1000 mm | Up to 3000 x 1500 mm
Max Cutting Thickness | 200 mm | 50 mm | 20 mm | 150 mm
Rotary Axis | Yes (4th axis included) | Optional | Optional | Yes (often optional)
CAD Import | DXF, DWG, STP | DXF, IGES | DXF, STL | DXF, STP
Material Versatility | Metals, plastics, foams, ceramics | Primarily metals | Metals, some plastics | Wood, plastics, soft metals
Automated Slicing | Yes | Limited | Yes | Limited
Precision | ±0.03 mm | ±0.5 mm | ±0.05 mm | ±0.2 mm
Price Range | Mid-range | High | High | Mid to high
Ideal Use Case | Jewelry, small parts, multi-polygon | Large metal sheets | Thin metal/plastic sheets | Wood, foam, large parts

Технические характеристики

• Максимальная длина заготовки (mm): 200
• Максимальная ширина заготовки (mm): 200
• Максимальная высота заготовки (mm): 200
• Ход рабочего стола по оси Y (mm): 200
• Ход рабочего стола по оси Z (mm): 220
• Максимальная скорость алмазной проволоки (m/s): 51
• Минимальный инкремент подачи Y (mm): 0.01
• Минимальный инкремент подачи Z (mm): 0.01
• Повторяемая точность позиционирования Y (mm): 0.01
• Повторяемая точность позиционирования Z (mm): 0.01
• Общая потребляемая мощность (kW): 1.5
• Электропитание: 220V 50Hz
• Габариты машины (mm): 1044 × 950 × 1810
• Вес машины (kg): 720
• Диапазон вращения загрузочного стола: 0 - 360 градусов
