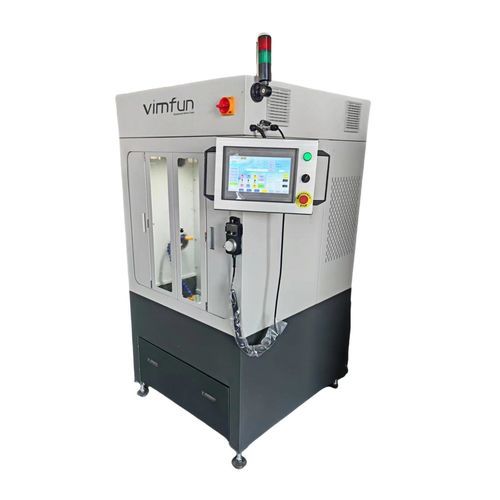

Станок для резки алмазной проволокой SGR 20

для стекладля керамического материаладля листа

Обзор продукта
SGR 20 — алмазная проволочная пила, разработанная для прецизионной резки оптического стекла и керамических призм. Оснащена программируемым поворотным столом для многосторонней резки, что позволяет автоматизировать производство треугольных, четырехугольных, пятиугольных и других многоугольных заготовок призм.

Ключевые особенности

• Резка призм под несколькими углами: поворотный стол с вращением на 360° и программируемыми углами для автоматического получения треугольников, квадратов, пятиугольников, восьмиугольников и других многоугольных заготовок.
• Автоматическая нарезка: программируемая толщина и количество срезов для автономной пакетной обработки.
• Закрытая вертикальная конструкция: стальная рама с обзорным окном для безопасной и контролируемой работы.
• Сервоприводные движения по осям YZ с шарико-винтовыми парами: сервомоторы, линейные направляющие и шарико-винтовые пары обеспечивают воспроизводимую позиционировку до ±0,01 мм и разрешение подачи 0,01 мм.
• Сенсорный экран и ручное управление: интерфейс PLC для настройки параметров и портативный контроллер для выравнивания и ручного управления.
• Интегрированное водяное охлаждение и смазка: циркуляция воды и автоматическая масляная смазка для стабильных условий резки.

Принцип работы
Бесконечная алмазная проволока в сочетании с программируемым поворотным столом, сервоприводными осями YZ и автоматическим контролем натяжения обеспечивает чистую, повторяемую нарезку многосторонних оптических компонентов, гарантируя стабильную геометрию призм для различных материалов.

Области применения

• Производство прямоугольных и многоугольных оптических призм, делителей пучка, клиньев и наклонных окон.
• Изготовление оптических компонентов для лазерной оптики, визуализации, AR/VR, телескопов и окон датчиков.
• Лаборатории прецизионных исследований и университеты для прототипирования нестандартной геометрии призм.
• Кристаллические и лазерно-оптические производства для резки YAG, BBO, LBO и подобных кристаллов перед полировкой и нанесением покрытий.

Сценарии использования и преимущества

• Возможность резки нескольких поверхностей за один программный цикл без повторной фиксации; угловая точность и качество поверхности соответствуют требованиям последующей шлифовки.
• Высокоскоростная резка бесконечной проволокой и высокопрочная литая конструкция обеспечивают стабильность и снижение вибрации для долгосрочной точности.
• Автоматическая система постоянного натяжения продлевает срок службы проволоки и предотвращает обрывы при длительных операциях.
• Удобный интерфейс PLC и серво, модульная конструкция и автоматическая смазка минимизируют простой и требования к обслуживанию.

Технические характеристики

• Максимальная длина заготовки (мм): 200
• Максимальная ширина заготовки (мм): 200
• Максимальная высота заготовки (мм): 220
• Ход стола по оси Y (мм): 200
• Ход стола по оси Z (мм): 220
• Максимальная скорость проволоки (м/с): 59
• Минимальное приращение подачи по оси Y (мм): 0,01
• Минимальное приращение подачи по оси Z (мм): 0,01
• Повторяемая точность позиционирования по оси Y (мм): 0,01
• Повторяемая точность позиционирования по оси Z (мм): 0,01
• Общее энергопотребление (кВт): 1,5
• Электропитание: 220V 50Hz
• Габариты станка (мм): 1044×943×1810
• Масса станка (кг): 560
