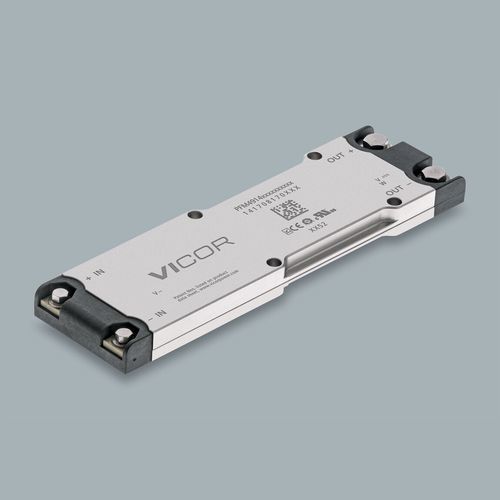

Компактный выпрямитель тока PFM™

Обзор
PFM4914VB6M48D0CA0 принадлежит семейству изолированных AC-DC преобразователей PFM™ с интегрированной активной коррекцией коэффициента мощности (PFC). Использует низкопрофильный корпус 4914 VIA для монтажа на шасси или ПХБ и обеспечивает 400 Вт в полном диапазоне входного напряжения (85–264 VAC). Типичное значение PFC >0.95 в зависимости от фильтра и нагрузки. Требуется минимум внешних компонентов для быстрой реализации wall-plug-to-POL решений в сочетании с регуляторами Vicor POL buck и buck-boost.

Ключевые характеристики

• Диапазон входного напряжения: 85 V – 264 V AC
• Выходное напряжение: 48 V
• Выходная мощность: 400 W (на всем входном диапазоне)
• Корпус: 4914 VIA; размеры 124.77 x 35.54 x 9.3 мм
• Варианты монтажа: шасси или монтаж на плате (long pin / short pin / lug)
• Активный PFC: типично >0.95 (зависит от фильтра)
• Усиленный autoranger и двусторонний теплораспределяющий корпус
• Требует минимум внешних компонентов (выпрямитель, предохранитель, MOV, конденсаторы hold-up)
• Классы продукта: C (–20 до 100°C) или T (–40 до 100°C)
• Интерфейс управления: Always On (опция)

Особенности продукта

• Низкопрофильный корпус 4914 VIA
• Встроенная фильтрация, защита от переходных процессов и входных бросков тока
• Усиленный autoranger для работы в широком диапазоне входных напряжений
• Двусторонний теплораспределяющий корпус для улучшенного отвода тепла
• Разработан для простых схем wall-plug-to-POL с регуляторами Vicor POL
• Доступны варианты монтажа на шасси или на плату

Цены (MSRP)
Quantity | MSRP (USD)
1+ | $1,021.98
10+ | $811.96
25+ | $740.94
100+ | $694.95

Справочные материалы

• Даташит
• Application note AN:039 – Thermal Management for VIA™ and ChiP™ Modules
• Сертификаты безопасности (cURus, TUV/UL, CE, CB)
• Механические чертежи и 2D/3D модели (IGS, STEP)

Механика и корпус
Корпус 4914 VIA; размеры 4.91 x 1.4 x 0.37 in / 124.77 x 35.54 x 9.3 мм. Механические чертежи и CAD-модели доступны для интеграции в конструкцию.

Безопасность и сертификации

• cURus
• TÜV / UL / CSA
• Маркировка CE и соответствующие директивы
• CB сертификат

Поставка и сроки
Срок, указанный на странице: 40 weeks. Минимальное количество заказа: 1. Проверяйте наличие на складах дистрибьюторов и фактические сроки на странице продукта.

Технические характеристики

• Part number: PFM4914VB6M48D0CA0
• Семейство продуктов: PFM™
• Маркировка модели: PFM4914
• Вход: 85–264 VAC
• Выход: 48 V
• Номинальная выходная мощность: 400 W
• Корпус: 4914 VIA
• Размеры: 124.77 x 35.54 x 9.3 мм (4.91 x 1.4 x 0.37 in)
• Варианты монтажа: Board Mount Long Pin, Board Mount Short Pin, Chassis Mount (Lug)
• Рабочие классы: C (–20 до 100°C) или T (–40 до 100°C)
• Типичные характеристики: Активный PFC (>0.95 тип.), встроенная фильтрация, защита от переходных процессов/входных бросков, autoranger, двусторонний теплораспределяющий корпус
• Минимальное количество заказа: 1
• Примерный срок поставки: 40 weeks
