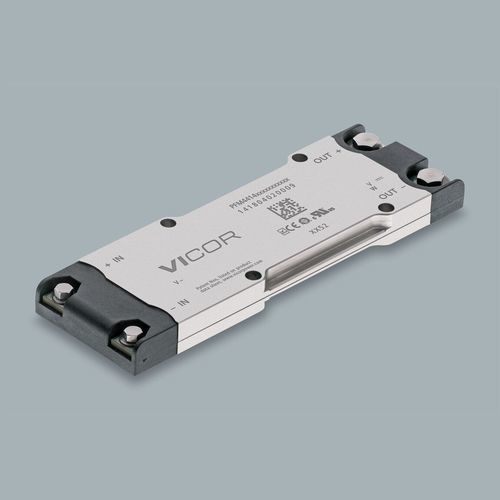

Промышленный выпрямитель тока PFM4414VB6M24D0CA0

для использования в телекоммуникациях

Обзор продукта
PFM4414VB6M24D0CA0 входит в семейство PFM™ изолированных AC-DC преобразователей с PFC. Корпус 4414 VIA, компактный низкопрофильный форм-фактор, доступен для монтажа на шасси или на плату. Обеспечивает 24 В на выходе при мощности до 400 Вт в широком диапазоне входного переменного напряжения.

Ключевые характеристики

• Входное напряжение: 85 В – 264 В AC
• Выходное напряжение: 24 В
• Выходная мощность: 400 Вт
• Корпус: 4414 VIA
• Габариты (тип.): 4.35 x 1.4 x 0.37 in / 110.55 x 35.54 x 9.3 mm
• Номер детали: PFM4414VB6M24D0CA0
• Срок поставки: 40 недель
• Минимальный объем заказа: 1

Особенности продукта

• Компактный размер, низкий профиль
• Усиленный autoranger на входе
• Тепловой корпус с двухсторонним отводом тепла
• Требуются лишь несколько внешних компонентов (выпрямитель, предохранитель, MOV, конденсаторы удержания)
• Интегрированная фильтрация, защита от переходных процессов и от пускового тока
• Активная коррекция коэффициента мощности (PFC), обычно > 0.95 при большинстве условий сети/нагрузки (зависит от фильтра)
• 400 Вт доступны по всему диапазону входных напряжений
• Варианты монтажа: на шасси или на плату
• Предназначен для простых решений wall-plug-to-POL с регуляторами Vicor POL buck и buck-boost

Опции / настраиваемые элементы

• Стиль монтажа: монтаж на плату (короткий вывод / длинный вывод) или монтаж на шасси (Chassis Mount выбран)
• Класс продукта: C (–20 до 100°C) или T (–40 до 100°C)
• Интерфейс управления: Always On

Цены (MSRP)
Количество — MSRP
1+ — $1,023.04
10+ — $812.81
25+ — $741.70
100+ — $695.67

Запасы дистрибьюторов (по списку)
Обновлено 31 дек. 2025 11:30 EST
Arrow: 0
Avnet: 0
Digi-Key: 0
Mouser: 0

Справочные материалы (доступны)

• Технический паспорт (Data Sheet)
• AN:039 — Тепловое управление для модулей VIA™ и ChiP™
• Сертификаты безопасности: cURus (UL 60950-1, CSA 60950-1), EN/UL/CSA 62368-1, маркировка CE (LVD & RoHS), CB-сертификат (IEC 62368-1)
• Механические чертежи и CAD-модели (2D/3D)

Технические характеристики

• Номер детали: PFM4414VB6M24D0CA0
• Семейство / серия: PFM™
• Диапазон входного напряжения: 85 В – 264 В AC
• Выходное напряжение: 24 В
• Макс. выходная мощность: 400 Вт
• Корпус: 4414 VIA
• Типичные габариты: 4.35 x 1.4 x 0.37 in / 110.55 x 35.54 x 9.3 mm
• Варианты монтажа: монтаж на шасси (LUG) или монтаж на плату (короткий вывод / длинный вывод)
• Тепловые характеристики: двусторонний теплоотводящий корпус
• PFC: активная PFC, тип. > 0.95 (зависит от фильтра)
• Требуемые внешние компоненты: выпрямитель, предохранитель, MOV, конденсаторы удержания
• Срок поставки: 40 недель
• Минимальный объем заказа: 1
• MSRP (1+): 1,023.04 USD
• Доступные классы: C (–20 до 100°C); T (–40 до 100°C)
• Интерфейс управления: Always On
• Сертификаты безопасности: cURus, EN/UL/CSA 62368-1, маркировка CE (LVD & RoHS), CB-сертификат (IEC 62368-1)
