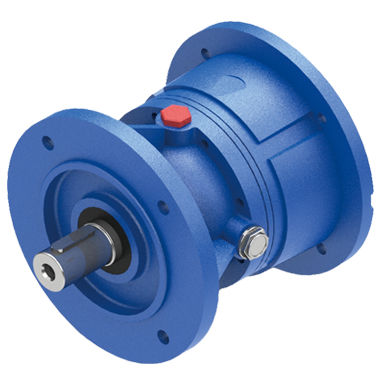

Мотор-редуктор AC VF 300

планетарныйортогональныйпромышленный

Планетарный мотор-редуктор VF серии 300 с фланцевым креплением Варитронный метод движения планетарной зубчатой структуры отличается от традиционных параллельных передач. Планетарный редуктор имеет шесть контактных поверхностей шестерен с большей площадью, что позволяет равномерно распределять нагрузку на 360 градусов. Несколько поверхностей шестерен равномерно распределяют мгновенную ударную нагрузку, что делает их более устойчивыми к ударам от высокого крутящего момента. Корпус и фасонные части не повреждаются и не трескаются под воздействием высокой нагрузки. Принцип передачи планетарного мотор-редуктора Структура передачи планетарного мотор-редуктора имеет самую высокую эффективность среди всех комбинаций: (A) внутреннее зубчатое кольцо (B) солнечная шестерня (C) Планетарная передача (в сборе с планетарным держателем) Движущая сила через прямое соединение или связь приводит в действие солнечную шестерню. Солнечная шестерня приводит в действие планетарные шестерни в сборе с внешним зубчатым венцом. Вся система планетарных передач вращается вокруг своей оси и вдоль внешнего зубчатого венца, где выходной вал, соединенный с планетарным носителем, достигает цели снижения скорости. Более высокий коэффициент снижения может быть достигнут путем удвоения нескольких ступенчатых шестерен и планетарных передач.
