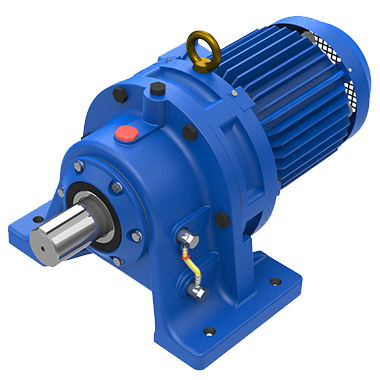

Циклоидальный редуктор HM series

коаксиальный>10 kNmмногоуровневый

Уникальная конструкция циклоидной передачи VARITRON® Cycloid Drive имеет преимущества перед редукторами скорости, использующими обычные эвольвентные зубчатые колеса. Ключом к безупречной производительности и надежности циклоидного привода VARITRON® является то, что 67% компонентов редуктора постоянно находятся в контакте, по сравнению с косозубыми и планетарными редукторами, в которых контакт зубьев ограничен. В отличие от зубчатых передач, компоненты редуктора Varitron® работают на сжатие, а не на сдвиг, что позволяет выдерживать ударные нагрузки, превышающие номинальные 500%, и обеспечивает исключительную производительность, надежность и длительный срок службы в самых тяжелых условиях эксплуатации. - Высокая эффективность Качение - Все основные компоненты передачи крутящего момента катятся; они не скользят. Движение качения способствует минимальному трению и высокой эффективности. КПД одноступенчатой передачи приближается к 93%, а двухступенчатой - к 86%. - Прочность и длительный срок службы Профиль зубьев шестерен циклоидного привода VARITRON® позволяет распределять нагрузку на несколько зубьев, что исключает возможность поломки зубьев. Не менее 66% роликов кольцевой шестерни и лепестков циклоидного диска разделяют ударную нагрузку при сжатии. Кроме того, основные компоненты передачи крутящего момента внутри циклоидного привода VARITRON® изготовлены из высокоуглеродистой хромистой подшипниковой стали марки 52100 (JIS SUJ2), закаленной до твердости по Роквеллу HRC 61~63 и прошедшей прецизионную шлифовку. В результате циклоидный привод Varitron способен выдерживать периодические ударные нагрузки до 500% от номинального крутящего момента по каталогу.
