Разгрузчик непрерывного действия

промышленныйнасыпногодля судов

Обзор

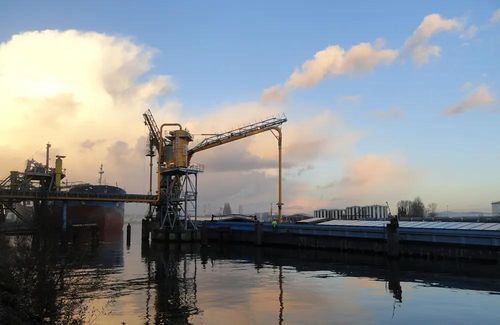

Пневматический разгрузчик барж башенного типа — это решение, адаптированное под площадку, для разгрузки сыпучих материалов (зерно, удобрения и подобные гранулированные продукты). Каждая установка проектируется с учетом ограничений проекта и эксплуатационных требований и включает разгрузочную башню с фильтром, шлюзовой затвор типа VIGAN, отдельное машинное отделение и решетчатую трубчатую стрелу, несущую всасывающие линии.

Конструкция и работа
Башня обеспечивает полный диапазон перемещений для эффективного доступа к трюму и оптимального радиуса действия. Возможна разделенная компоновка машинного отделения, интеграция в существующие здания и специальное звукоизоляционное исполнение. Компоновка минимизирует потери давления и турбулентность, обеспечивая непрерывную интенсивную эксплуатацию и длительный срок службы.

Ключевые особенности

• Кастомизация: Индивидуальная адаптация под требования площадки (ограничения по месту, разделение машинного отделения, интеграция в здание, снижение шума).
• Простая, надежная конструкция: Износостойкие сплавы для шлюза и трубопроводов; оптимизированная геометрия колена для снижения турбулентности; рассчитано на миллионы тонн переработки в стандартных условиях.
• Низкие выбросы пыли: Самоочищаемый фильтр с импульсной продувкой (типичные площадки фильтрации 68–166 м²) для контроля пыли в портах и городских зонах.
• Энергоэффективный привод: Турбонасос прямого привода с управлением через преобразователь частоты и многоступенчатой аэрокосмической конструкцией; оптимизированные трубопроводы и VIGAN-шлюз для герметичной транспортировки продукта.
• Гидравлическая стрела: Не требующая обслуживания гидросистема для позиционирования стрелы; стрела способна поднимать вспомогательное оборудование при швартовке.
• Безопасность по конструкции: Проводится ATEX-исследование, анализ рисков и комплект документов CE; безопасность закладывается на этапе проектирования, минимизируя зависимость от сложной электроники.
• Удобство эксплуатации: Проектируется для простого обслуживания и эксплуатации; как правило, управляется одним оператором.

Референции / Типичные установки

• Дуала, Камерун (2004): тип 160 на колесах, 140 tph (зерно).
• Отраж, Бельгия (2008): NIV 320 на стационарной раме, 300 tph (мочевина).
• Сет, Франция (2011): 400 tph разгрузка на пристанные конвейеры.
• Дакка, Бангладеш (2011): NIV 250 на стационарной раме.
• Амирад, Иран (2013): 300 tph для пшеницы.
• Диэппдалль, Франция (2014): 400 tph / 320 kW на фиксированной раме (зерно).
• Батангас, Филиппины (2014): 250 tph / 160 kW на фиксированной раме (зерно).
• Росселаре, Бельгия (2016): 200 tph / 132 kW (зерно).

Технические характеристики

• Типовые серии башен: NIV (примеры: NIV 250, NIV 320).
• Наблюдаемые производительности: от 140 tph (тип 160) до 400 tph (башенные установки).
• Фильтр: самоочищаемая система с импульсной продувкой, фильтрующая поверхность 68–166 м².
• Материалы: высокопрочные износостойкие сплавы для шлюза и трубопроводов.
• Насос/вентилятор: турбонасос прямого привода с управлением по частоте; многоступенчатая аэрокосмическая конструкция.
• Шлюз: VIGAN-шлюз для герметичного вывода продукта.
• Стрела: гидравлическая, без обслуживания; способна поднимать вспомогательное оборудование.
• Документация: ATEX-исследование, анализ рисков и пакет CE входят в состав проектной документации.
• Назначение: разгрузка барж сыпучих материалов — зерно, мочевина, пшеница и аналогичные продукты.
