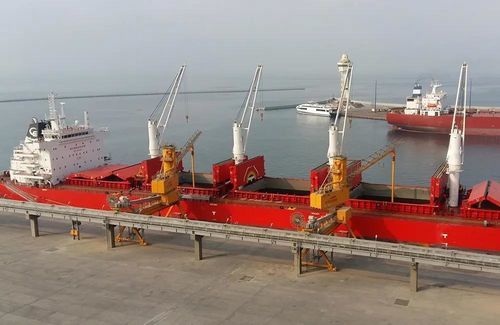

Промышленный разгрузчик

насыпногодля судов

Обзор
Серия пневматических разгрузчиков NIV представляет собой всасывающие установки для крупномасштабной разгрузки судов навалом. Всасывающий блок объединяет машинное отделение (механические компоненты) и трубчатую решетчатую стрелу, поддерживающую всасывающие трубопроводы; узел установлен на поворотном шевелящемся кольце для позиционирования труб над трюмом. Груз направляется к центру поворотного кольца, фильтрация осуществляется крупным самоочищающимся фильтром.

Ключевые особенности

• Кастомизация
  • Полная конфигурация в соответствии с требованиями заказчика и условиями площадки
  • Варианты установки: фиксированный портал, портал на рельсах, портал на резиновых колесах, на шинах/колесах
  • Варианты с низким пыле- и шумовыделением
  • Различные производительности для разных размеров судов
  • Варианты выгрузки: автотранспорт, конвейеры, вагоны
  • Широкий набор аксессуаров и адаптаций под площадку

• Простая и прочная конструкция
  • Высокопрочные износостойкие сплавы для шлюзов и разгрузочных трубопроводов
  • Низкая турбулентность и уменьшенные потери давления благодаря оптимизированному колену
  • Расчитано на многомиллионный тоннаж при стандартных условиях

• Низкие выбросы пыли
  • Самоочищающаяся фильтрующая система с импульсной продувкой сжатым воздухом (площадь фильтра 68–400 m²), без подвижных частей в фильтрующем элементе
  • Опции для работы в городских и чувствительных зонах

• Низкое энергопотребление
  • Турбокомпрессор прямого привода с регулированием через частотный преобразователь для оптимизации потребления
  • Реальный многоступенчатый турбокомпрессор аэрокосмического дизайна для высокой эффективности
  • Воздушный шлюз VIGAN для герметичной выгрузки продукта и минимальных потерь
  • Оптимизированные разгрузочные трубопроводы для минимизации потерь давления

• Гидравлическая стрела
  • Безопасная, надежная гидравлическая система для подъема/опускания стрелы с судна
  • Стрела способна поднимать компактный погрузчик для обслуживания

• Безопасность заложена в конструкции
  • В стандартный комплект проекта входят ATEX‑исследование, анализ рисков и документация CE
  • Безопасность обеспечивается конструктивными мерами без чрезмерной зависимости от сложной электроники
  • Проектирование с учётом местных условий (ветер, сейсмичность и т.д.)

• Высокая эффективность
  • Высокая производительность разгрузки с ограниченным снижением мощности при очистке судна по сравнению с номинальной производительностью

Референсы / Типичные установки

• Casablanca, Morocco – NIV 800 tph / 750 kW on rails (2017)
• Rio de Janeiro, Brazil – Two NIV 300 tph / 250 kW on rails (2018)
• Port Sudan, Sudan – NIV 600 tph / 500 kW with gantry on rubber wheels (2015)
• Dunkerque, France – NIV 600 tph / 500 kW on gantry on rails (2017)
• Calaca, Philippines – Two NIV 600 tph / 500 kW on gantry on rails (2017)
• Yanbu, Saudi Arabia – Two NIV 500 tph / 400 kW with gantry on rails (2021)
• Taichung, Taiwan – NIV 500 tph / 400 kW with gantry on rails (2020)
• Chattogram, Bangladesh – NIV 200 tph / 160 kW with gantry on rails (2021)
• Durban Port, South Africa – Two NIV 600 tph / 500 kW with gantry on rails (2022)

Характеристики / Технические данные

• Серия: NIV
• Тип оборудования: пневматический разгрузчик судов (всасывающий)
• Основные компоненты: машинное отделение, трубчатая решетчатая стрела, всасывающие трубы, поворотный шевелящийся кольцо, крупная самоочищающаяся фильтрующая установка
• Площадь фильтра: 68–400 m² (импульсная продувка, без подвижных частей)
• Типичные производительности: 200–800 tph в зависимости от конфигурации
• Типичные мощности двигателей: 160–750 kW в зависимости от производительности
• Варианты установки: на рельсах, портальный кран на рельсах, портальный кран на резиновых колесах, фиксированный портал, на шинах/колесах
• Материалы и защита от износа: износостойкие сплавы для шлюзов и трубопроводов
• Воздушная система: турбокомпрессор прямого привода, многоступенчатая аэрокосмическая конструкция, регулирование частотным преобразователем
• Уплотнение и выгрузка: воздушный шлюз VIGAN для герметичной выгрузки
• Срок службы/производительность: рассчитано на многомиллионный тоннаж
• Безопасность и соответствие: ATEX‑исследование, анализ рисков и документация CE включены; проектирование с учётом условий площадки (ветер/землетрясение)
