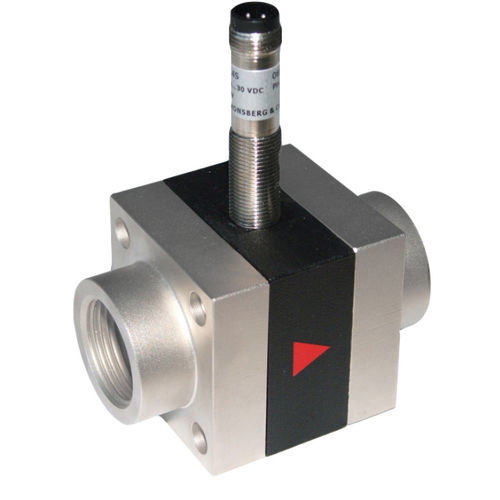

Модулятор расхода с диафрагмой XF

объемныйдля жидкостейс аналоговым выходом

Тонкая эластичная мембрана из нержавеющей стали, которая охватывает все сечение потока, прогибается под действием текущей жидкости и тем самым давит на дугообразный концевой упор. Благодаря форме торцевого упора и упругим свойствам мембраны даже сильный гидроудар не вызывает повреждений. Малое количество деталей, контактирующих со средой, гарантирует надежную работу и низкую склонность к загрязнению. Соединительные детали для обеих сторон могут быть выбраны произвольно и имеют фланцевое соединение. Доступны различные номинальные ширины и материалы. Открутив четыре болта фланцевого соединения, можно легко демонтировать измерительный блок для обслуживания, при этом соединения остаются в трубопроводе. Встроенный преобразователь/счетчик FLEX-XF имеет аналоговый выход (4...20 мА или 0...10 В) и транзисторный выход (push-pull). Транзисторный выход может использоваться как концевой выключатель для контроля минимального или максимального значения, а также как частотный выход. На мембране находится магнит с пластиковым покрытием. Когда происходит отклонение, его магнитное поле изменяется, и это фиксируется датчиком вне зоны потока. Поскольку мембрана только изгибается и работает без подшипника, эффект трения практически отсутствует. Поэтому движение происходит практически без гистерезиса, а результаты испытаний имеют очень хорошую воспроизводимость. Малая масса мембраны обеспечивает быстрое время отклика. Почти полное перекрытие сечения потока в нейтральном положении обеспечивает очень высокую начальную чувствительность. Как только возникает малейший поток, мембрана обязательно отклоняется. Оценка всего сечения потока означает отсутствие проблем при прокладке труб.
