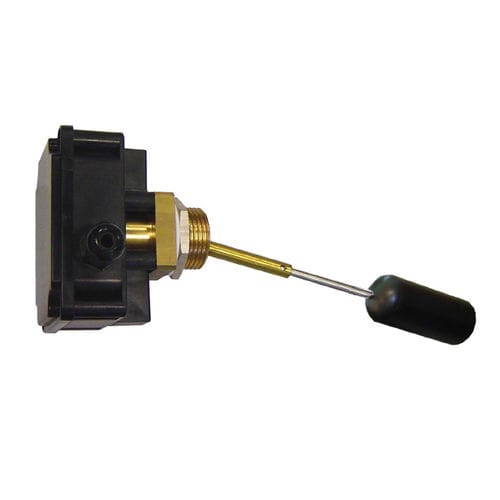

Стандартный боковой монтаж поплавкового выключателя
Контакты N.2
Технологическое присоединение Материалы латунь или ст. сталь
Поплавок в прочном материале (BUNA)
Эти реле уровня, благодаря своим уменьшенным размерам и простоте установки, представляют собой надежное решение для контроля жидкостей во всех случаях, когда необходимо установить реле бокового типа.
- 1 или 2 микровыключателя.
- Регулируемый стержень, поддерживающий поплавок
- Исполнение из латуни и AISI-316
СБОРКА И УСТАНОВКА
Сборка поплавка
- Снимите блокирующий штифт со стержня поплавка.
- Вставьте стержень поплавка в трубу и заблокируйте его штифтом.
- Поплавок может иметь 3 различных положения в зависимости от резервуара и желаемой точки переключения.
-Предупреждение: Во избежание любых повреждений поплавка, во время сборки всегда держите стержень, а не сам поплавок.
Установка прибора в резервуар
- Всегда вставляйте уплотнительную прокладку из ПТФЭ между регулятором уровня и резервуаром.
- Внимание: Во время установки беритесь за реле уровня только за электрическую головку, не надавливая на поплавок.
---
