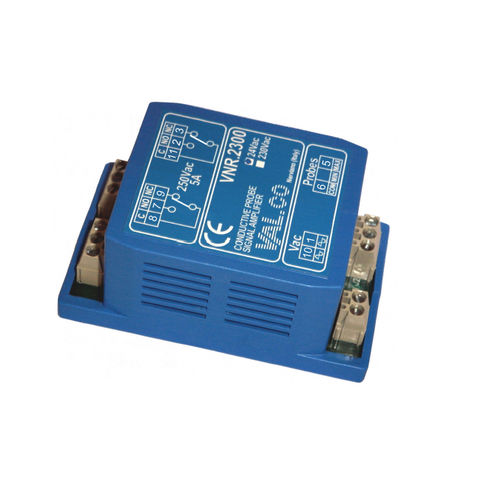

Усилитель сигнала ELECTRA-VNR 23

для коммутациидля датчикана DIN-рейке

Блок управления VNR2300 был разработан как недорогой интерфейс для токопроводящих датчиков уровня. Эти электронные устройства используются для контроля жидкостей, имеющих минимальную электропроводность 10 S. Система основана на измерении электропроводности контролируемой жидкости и работает с низким потенциалом и переменными токами, чтобы избежать инкрустации электродов и/или перфорации резервуара, обычно вызываемой использованием постоянных токов, которые вызывают гальваническое воздействие на материалы Контакт электрода с контролируемой жидкостью определяет срабатывание реле внутри блока управления, и можно управлять любой системой сигнализации и/или исполнительным механизмом. При использовании нескольких зондов и нескольких блоков управления, соединенных соответствующим образом, можно реализовать систему дозирования и безопасности - Регулируемая чувствительность от 10S. - Двойной релейный выход. - Монтаж на DIN-рейку. УПРАВЛЕНИЕ И НАСТРОЙКА Управление Отсоедините провода электродов от клеммной колодки (клеммы 5 и 6). Замкните клеммы 5 и 6 клеммной колодки, в этих условиях реле должны включиться. Регулировка чувствительности. Прибор поставляется с заводской настройкой 60 мкС. Погрузите электроды в контролируемую жидкость, поверните боковой триммер, чтобы добиться переключения реле.
