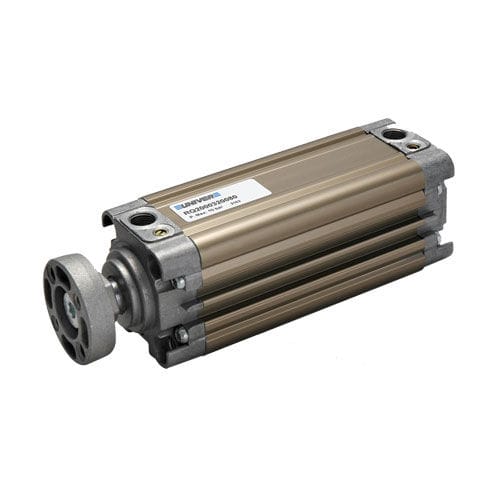

Новая серия компактных цилиндров для длинных ходов и тяжелых условий эксплуатации в стандартной комплектации с направляющими и стержнями больших размеров, первая серия с регулируемой пневматической амортизацией без изменения размера. Интерактивные оси, центрирующие диаметры и стержни соответствуют стандартам ISO 6431 и VDMA 24562.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочее давление: 1,5 - 10 бар Температура окружающей среды: -20С - 80°C Жидкость: фильтрованный воздух, смазанный или нет профиль цилиндра из экструдированного алюминиевого сплава с хромированным поршневым штоком.
Гиды больших размеров.
Регулируемая амортизация (10 мм -).
Исполнение с невращающимся поршневым штоком
(серия RQ-...) входит в стандартную комплектацию со смонтированным фланцем
на женском стержне.
Максимальная рабочая скорость: 1 м/с.
Магнитная версия.
По запросу
-Магнитный датчик DF-... (Аксессуары к секции стр. 2)
-Защитный ремешок для магнитного датчика № DHF-002100.
-Фланец для серии RS 200-201-260-270.
-Полый поршневой шток только для исполнения со сквозным поршневым штоком.
-Подходит для блокировки только с хромированным штоком. (раздел "Высокие технологии" стр. 4)
-Цилиндры серии STRONG со встроенным предохранительным устройством блокировки (раздел High-Tech page 61)
-Слайдеры только для цилиндров с удлиненным поршнем.
(раздел "Высокие технологии" стр. 51)
Детали строительства
-Ствол из экструдированного алюминиевого сплава, анодированный снаружи и внутри 15 часов вечера, плоский профиль, датчики встраиваемые заподлицо.
-Литые под давлением торцевые крышки из алюминиевого сплава.
-Саморезы из оцинкованной стали.
-Стальной стержень с хромированным покрытием; нержавеющая сталь по запросу.
-Алюминиевый поршень.
-Слайд из ацеталевой смолы.
-Обычные подшипники.
-Уплотнения поршня из нитрилового каучука.
-Уплотнения из полиуретана.
---
