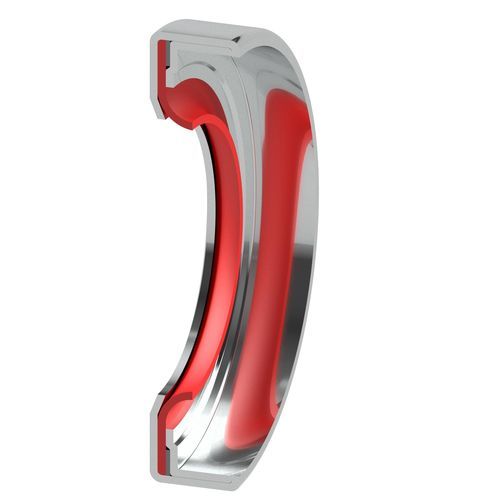

Радиальный уплотнитель RR

поворотныйиз эластомераиз металла

Обзор
Радиальное уплотнение Type RR разработано как ротационное уплотнение, устойчивое к давлению. Имеет металлический наружный диаметр для улучшенного посадочного натяга в гнезде и дополнительное прижимное кольцо для PTFE-прокладки. Подходит для сред с низкой вязкостью и газовых применений при условии соответствующей обработки контактной поверхности. PTFE-уплотнительная кромка и металлический корпус обеспечивают хорошую химическую стойкость. Стандартные конструкции используют PTFE (необработанный или с наполнителем), корпус из нержавеющей стали (марка 1.4571) и иногда эластомерный преднапрягающий элемент. Другие материалы доступны по запросу.

Характеристики и преимущества
Благодаря PTFE-уплотнительной кромке возможны высокие окружные скорости и работа без stick-slip даже при недостаточной смазке. Конструкция предназначена для вращающихся валов в корпусах без давления или при перепадах давления до 2,5 МПа.

Области применения

• статические
• динамические
• с одним действием
• с двойным действием
• линейные
• вращающиеся
• колебательные

Основное применение
уплотнение под давлением для вращающихся валов

Материалы (стандарт)
эластомеры, металл, PTFE, PTFE с наполнителем

Технические параметры
PTFE с наполнителем

• Давление: до 2,5 МПа
• Температура: от -50°C до 250°C (в зависимости от материала)
• Скорость: в зависимости от материала и диаметра

Примечания
Максимальные значения температуры, скорости и давления не применимы одновременно; значения зависят от материала и среды.

Характеристики / Технические спецификации

• Основное применение: уплотнение под давлением для вращающихся валов
• Особенности конструкции: металлический наружный диаметр для улучшенного натяга; дополнительное прижимное кольцо для PTFE-прокладки
• Материал уплотнительной кромки: PTFE (необработанный или с наполнителем)
• Материал корпуса: нержавеющая сталь (1.4571) типично
• Опциональные компоненты: эластомерный элемент предварительной нагрузки в некоторых исполнениях
• Подходящие среды: низковязкие жидкости и газы (при соответствующей обработке поверхности)
• Максимальное перепад давления: до 2,5 МПа
• Диапазон температур: от -50°C до 250°C (в зависимости от материала)
• Скорость: зависит от материала и диаметра
