Радиальный уплотнитель RE
поворотныйиз эластомераиз БНК

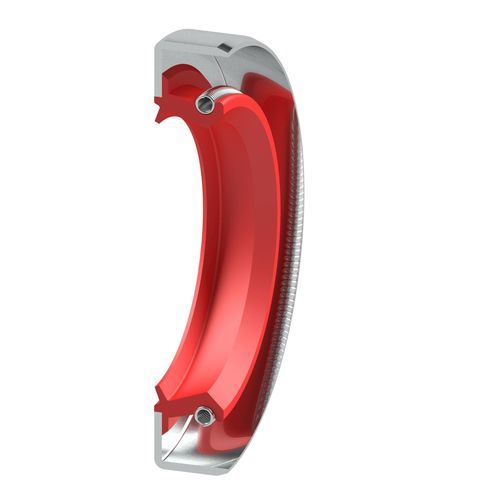

Радиальный уплотнитель - RE - ULMAN Dichtungstechnik GmbH - поворотный / из эластомера / из БНК

Радиальный уплотнитель - RE - ULMAN Dichtungstechnik GmbH - поворотный / из эластомера / из БНК - изображение - 2

Добавить в папку «Избранное»

Добавить к сравнению

Характеристики

Тип

поворотный

Материал

из металла, из эластомера, из БНК, из FKM

Форма

Применение

для вращающегося вала

Текучая среда

для масла, для газа

Другие характеристики

динамический, статический, простого действия, двойного действия, радиальный, с пружиной

Предельная температура

МИН.: -30 °C
(-22 °F)

МАКС.: 200 °C
(392 °F)

Предельное давление

МИН.: 0 Pa
(0 psi)

МАКС.: 50 000 Pa
(7,3 psi)

Описание

Описание продукта

Радиальное масляное уплотнение Type RE — стандартное уплотнение вращающегося вала в соответствии с DIN 3760, design type BS. Имеет металлический наружный диаметр для обеспечения повышенного натяга в корпусе. Может применяться для сред низкой вязкости и газовых применений при условии соответствующей обработки контактной поверхности. Уплотняющая кромка оснащена вставной натяжной пружиной и дополнительной пылезащитной кромкой для областей с высокой внешней пылевой нагрузкой. Особенно подходит для вращающихся валов в корпусах без давления или при незначительных колебаниях давления. Стандартные эластомеры: NBR и FKM; другие материалы — по запросу.

Области применения

статический
динамический
одностороннего действия
двустороннего действия
линейный
вращательный
колебательный

Основное назначение
Безнапорное уплотнение для вращающихся валов

Материалы
Эластомеры, металл. Распространённые варианты эластомеров: NBR, FKM

Технические характеристики

Вариант материала: NBR — Давление: до 0,05 MPa; Температура: -30°C / +100°C (в зависимости от материала); Скорость: зависит от материала и диаметра.
Вариант материала: FKM — Давление: до 0,05 MPa; Температура: -20°C / +200°C (в зависимости от материала); Скорость: зависит от материала и диаметра.

Максимальные значения (температура, скорость и давление) не применимы одновременно; значения зависят от материала и рабочего среды.

Технические характеристики / спецификации

Design type: RE (Radial oil seal, DIN 3760 design type BS)
Металлический наружный диаметр для увеличенного натяга в корпусе
Вставная натяжная пружина в уплотняющей кромке
Дополнительная пылезащитная кромка для высокой внешней пылевой нагрузки
Подходит для сред с низкой вязкостью и газовых применений (требуется соответствующая обработка поверхности)
Основное применение: безнапорное уплотнение для вращающихся валов
Стандартные эластомеры: NBR, FKM (другие материалы по запросу)
Максимальное давление: до 0,05 MPa (в зависимости от материала)
Диапазоны температур (в зависимости от материала): NBR: -30°C до +100°C; FKM: -20°C до +200°C
Скорость: зависит от материала и диаметра вала
