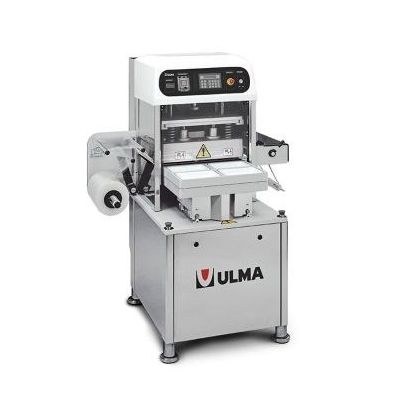

Линейная оберточная машина SMART 500

полуавтоматическаявакуумнаядля лотков

Обзор
Полуавтоматический трейсилер для прединдустриального использования, предназначенный для упаковки в готовые лотки. Поддерживает упаковку в модифицированной газовой среде (МГС) и вакуумную упаковку. Производительность: до 8 циклов/мин в режиме «резка и запайка» и до 5 циклов/мин в режиме МГС. Ручная подача лотков, средне‑высокая производительность.

Рабочий процесс и цикл

• Уложить наполненные лотки в полости машины.
• Запустить цикл одновременным нажатием двух кнопок запуска.
• Последовательность операций:
• Вставка и закрытие полостей.
• Этап вакуумирования (опция).
• Этап продувки газом (опция).
• Запайка плёнки с лотком.
• Формирующая резка плёнки.
• Возврат полостей и протяжка плёнки для следующего цикла.

Эксплуатационные замечания

• При возврате полостей лотки автоматически приподнимаются для облегчения выгрузки и повторной загрузки (время регулируемое).
• Быстрая смена формата: изменение высоты лотка ≈1 минута; полная смена матрицы < 5 минут, без инструмента.
• Машина сконструирована в соответствии с требованиями безопасности CE и стандартами качества ISO 9001.

Защита и безопасность

• Защитные кожухи ограничивают доступ к зонам резки и запайки во время цикла.
• Кожухи оснащены выключателями безопасности.
• Двухручной запуск: необходимо одновременно нажимать обе кнопки запуска до завершения ввода полости.
• Управляющие цепи работают при 24 В.

Конструкция и технические решения

• Изготовлена из коррозионно‑устойчивых / нержавеющих материалов для соблюдения гигиены.
• Программируемая логическая система управления SIEMENS (PLC).
• LCD‑дисплей для параметров, статуса и сообщений об ошибках.
• Электрическая защита IP65 для облегчения мойки.

Удобство эксплуатации

• Автоматический цикл с памятью до 20 наборов настроек.
• Быстрая безинструментальная замена форматов и регулировка времени выгрузки лотков.
• Регулировки для работы с жидкостями и соусами.

Техническое обслуживание

• Минимальные требования к обслуживанию.
• Съёмные кожухи обеспечивают лёгкий доступ к компонентам для чистки и ремонта.

Опции

• Система вакуумирования с цифровым контролем (вакуумные помпы: 63 или 100 м3/ч).
• Система продувки газом (MAP).
• Система центрирования печатной плёнки, маркировщики дат и разделители жидкостей.
• Консольная подача рулона плёнки и резервуар‑накопитель газа.
• Аксессуары для облегчения смены матриц и регулировки скорости для жидких продуктов.
• Максимальная высота лотка: 120 мм.

Технические характеристики

• Модель: SMART 500 (полуавтоматический трейсилер).
• Производительность: до 8 циклов/мин (резка & запайка); до 5 циклов/мин (МГС).
• Типы упаковки: МГС и вакуум.
• Подача: ручная система подачи лотков.
• Макс. высота лотка: 120 мм.
• Опции вакуумных насосов: 63 или 100 m3/ч (встроенные).
• PLC: SIEMENS; Дисплей: LCD; Программирование: до 20 настроек.
• Гигиена/мойка: IP65; Конструкция: коррозионно‑устойчивая.
• Смена формата: изменение высоты ≈1 мин; полная смена матрицы < 5 мин, без инструмента.
