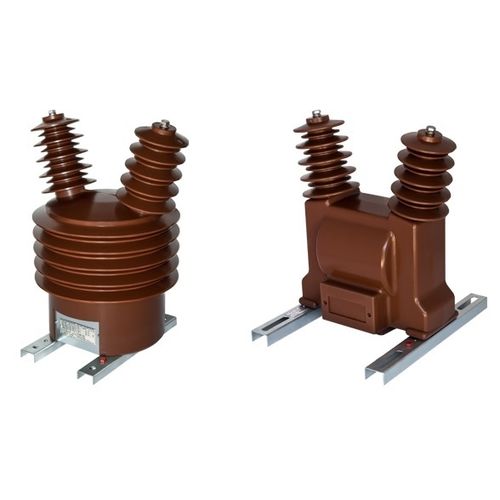

Измерительный трансформатор VFZ series

с полимерным покрытиемдля защитыдля эксплуатации на открытом воздухе

Это трансформаторы напряжения для наружной установки. Смола циклоалифна и устойчива к внешним воздействиям. Потому что он пропитывается и отверждается в вакууме в течение длительного терморегулируемого цикла, изоляционный материал с высоким содержанием электричества и механических свойств, устойчивости к ультрафиолетовым лучам и воздействию следов эрозии и старения, таким образом получен. Для увеличения длины ползучести изоляционный корпус оснащен двойными навесами, формы из которых были определены после долгих лет исследований. Они содержат до трех обмоток для получения дохода в целях учета и защиты. Дополнительная обмотка 100/3 В может быть предусмотрена в случае обнаружения замыкания на землю востребованной. Их сердечники изготовлены из высококачественной кремниевой стали. Если дополнительное соотношение составляет по желанию, это может быть достигнуто с помощью промежуточной клеммы на вторичной катушке или дополнительной катушки. Мы также изготовить трансформатор напряжения "железнодорожного типа" с экраном низкого сопротивления. Максимальное напряжение для оборудования (кВ) 12 24 24 24 24 Номинальный уровень изоляции (кВ) 12/28/75 24/50/125 Номинальное первичное напряжение (В) от 3000 до 20000 Номинальное вторичное напряжение (VI 100 или 110) Дополнительный ответвитель по запросу Класс точности 02:05:05:1:3 Номинальная нагрузка измерительной обмотки (VA) от 25 до 180 10-100 Постоянный тепловой ток вторичной обмотки (A) 5 Коэффициент номинального напряжения и допустимая длительность 1,2 x Un Номинальная частота (Гц) 162/3:50:60 Класс изоляции E Вес (кг) 40 45 45 30 30 Расстояние утечки (мм) 872 1084 774 774 Утечка на кВ линейное напряжение (см/кВ) 726 4,52 3,1 Прочность консолей (N) >5000 Максимальная высота установки (м) до 1000 м Температура окружающей среды (от: Q - 25 до + 55)
