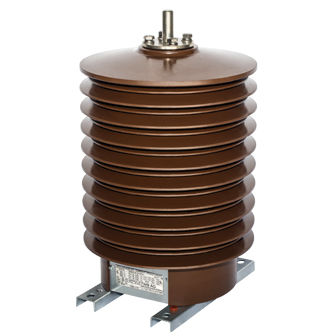

Измерительный трансформатор VFE series

с полимерным покрытиемдля эксплуатации на открытом воздухесреднего напряжения

Это трансформаторы напряжения для наружной установки. Смола циклоалифна и устойчива к внешним воздействиям. Благодаря вакуумной пропитке и отверждению в течение длительного терморегулируемого цикла, получается изоляционный материал с высокими электрическими и механическими свойствами, устойчивостью к ультрафиолетовым лучам и воздействию следов эрозии и старения. Для увеличения возраста ползучести теплоизоляционный корпус оснащен двойными навесами, форма которых была определена после долгих лет исследований. Они содержат до трех обмоток для учета доходов и защиты. Дополнительная обмотка 100/3 В может быть предусмотрена в случае, если требуется обнаружение замыкания на землю. Их сердечники изготовлены из высококачественной кремниевой стали. Если требуется дополнительное соотношение, этого можно добиться с помощью промежуточной клеммы на вторичной катушке или дополнительной катушки. Мы также производим трансформатор напряжения "железнодорожного типа" с экраном низкого сопротивления. Максимальное напряжение для оборудования (кВ) 24 36 Номинальный уровень изоляции (кВДж 24/50/125 36/70/170) Номинальное напряжение (В) от 3000/В 3 до 30000/В'3 Номинальное вторичное напряжение (V) 100V3 или 110/V3 Дополнительный ответвитель по запросу Класс точности 02:05:05:1:3 Номинальная нагрузка измерительной обмотки (VA) от 15 до 200 Номинальное напряжение обмотки с разомкнутым треугольником (В) 100/3 или 110/3 Класс точности 3P:6P Номинальная нагрузка открытой дельтаобмотки (VA) от 15 до 200 Постоянный тепловой ток вторичной обмотки (A) 7 Непрерывный тепловой ток третичной установки (А) 8 Коэффициент номинального напряжения и допустимая продолжительность 1,9xUn/8h Номинальная частота (Гц) 16 2/3:50 : 60 Класс изоляции E
