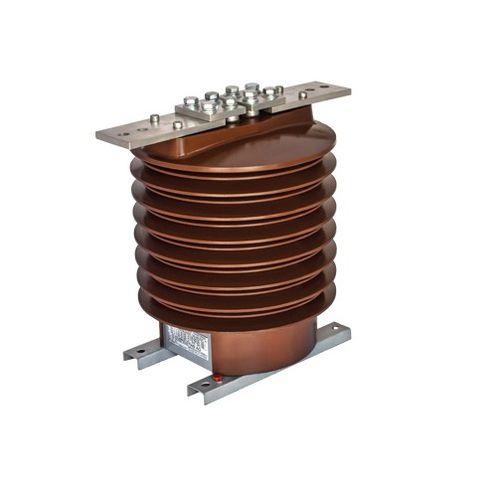

Трансформатор тока AFG series

для измеренияс полимерным покрытиемдля защиты

Наша производственная программа также включает в себя трансформаторы тока поддерживающего типа для наружной установки. Смола циклоалифна и устойчива к внешним воздействиям. Благодаря вакуумной пропитке и отверждению в течение длительного терморегулируемого цикла, получается изоляционный материал с высокими электрическими и механическими свойствами, устойчивостью к ультрафиолетовым лучам и воздействию следов эрозии и старения. Для увеличения возраста ползучести теплоизоляционный корпус оснащен двойными навесами, форма которых была определена после долгих лет исследований. Они содержат до пяти жил для коммерческого учета и защиты, изготовленных из высококачественной кремниево-никелевой стали. В случае необходимости повторного подключения в соотношении 1:2, это может быть достигнуто либо установкой соединительных шин на первичные клеммы, либо установкой промежуточной клеммы на вторичную обмотку. Максимальное напряжение для оборудования (кВ) 24 36 Номинальный уровень изоляции (кВ) 24/50/125 36 / 70/170 Номинальный первичный ток (A) от 5 до 2500 Первичная перезагрузка [A] 2 x 5 до 2 x 600 [A] Дополнительный ответвитель по запросу Номинальный вторичный ток (A) 5 или 1 Класс точности измерительного сердечника 0,1 ; 0,2S : 0,2 : 0,5S : 0,5S : 0,5 : 1 : 3 Коэффициент безопасности прибора 5 или 10 Номинальная нагрузка измерительного сердечника (VA1 1 1 25 до 30) Класс точности ядра защиты 5P:10P Предельный коэффициент точности 5 или 10 или 15 или 20 Номинальная нагрузка защитного сердечника (VA) от 1,25 до 30 Количество ядер 3 Номинальная частота (Гц) 162/3:50 : 60 Номинальный тепловой кратковременный ток (kAI Ith - 100 - 500 X In (макс. 120) Номинальный динамический ток (kAI ldyn = 2,5xlth номинала Класс изоляции E
