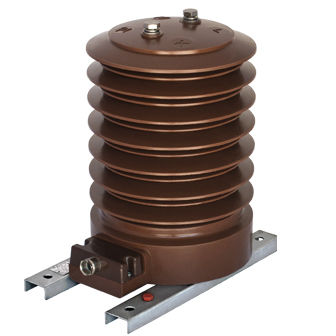

Измерительный трансформатор AFK series

токас полимерным покрытиемдля эксплуатации на открытом воздухе

Наша производственная программа также включает в себя трансформаторы тока поддерживающего типа для наружной установки. Смола циклохалифатическое и внешнее доказательство. Потому что он пропитан и затвердел в вакууме под длительной термической пропиткой управляемый цикл, изоляционный материал с высокими электрическими и механическими свойствами, стойкостью к ультрафиолетовым лучам и Таким образом, достигается эффект слежения, эрозии и старения. Для увеличения возрастной дистанции ползучести теплоизоляционный корпус оснащен двойными навесами, форма которых была определена после многолетней эксплуатации исследования. Они содержат до пяти жил для целей коммерческого учета и защиты, построенных из высокоэффективных материалов качественное ламинирование кремниево-никелевой сталью. В случае, если требуется повторное подключение 1:2, это может быть достигнуто либо путем монтаж соединительных шин на первичные клеммы или на промежуточную клемму на вторичной обмотке. Максимальное напряжение для оборудования (кВ) 12 24 36 36 Номинальный уровень изоляции (кВ) 12/28/75 24/50/125 36/70/170 Номинальный первичный ток (A) от 5 до 1200 Номинальный вторичный ток (A) 5 или 1 Класс точности измерительного сердечника 0,1 ; 0,2S : 0,2 : 0,5S; 0,5 : 1 : 3 Коэффициент безопасности прибора 5 или 10 Номинальная нагрузка измерительного сердечника (VA) от 1,25 до 30 Класс точности защитного сердечника 5P;10P Предельный коэффициент точности 5 или 10 или 15 или 20 Номинальная нагрузка защитного сердечника (VA) от 1,25 до 30 Количество ядер 1 Номинальная частота (Гц) 162/3:50:60 Номинальный тепловой кратковременный ток (кА) Ith = 100 - 300 x In (макс. 80) Номинальный динамический ток (кА) Идин ■ 2.5 x Ith Класс изоляции E Вес (кг) 26 28 38 38 Вес (кг) Расстояние утечки (мм) 545 745 1055 1055 Утечка на кВ линейное напряжение (cnVkV) 4.54 3.1 2.93 Прочность консолей (N) >5000
