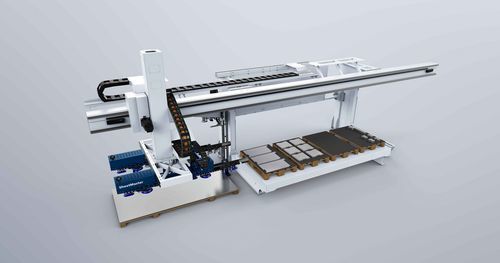

Система загрузки и разгрузки для лазерной системы SheetMaster

для поддоновдля пластиндля штамповочного пресса

Обзор
SheetMaster (новое поколение) обеспечивает автоматическую загрузку и разгрузку листового материала для штамповочных и штамп‑лазерных станков. Система сортирует и пакует готовые детали на паллеты, выполняет предварительное разделение исходных листов во время разгрузки и обеспечивает гибкую укладку деталей с помощью дополнительной оси сортировки. Индивидуально управляемые присоски и захватный модуль обеспечивают надёжную обработку деталей в технологическом процессе.

Ключевые особенности

• Автоматическая загрузка/разгрузка и паллетизация параллельно с производством для увеличения пропускной способности.
• Станция разделения для процессно‑надёжного предварительного отделения исходных листов во время разгрузки.
• Захватный модуль с захватной балкой, захватными руками и индивидуально управляемыми присосками; дополнительная ось Y для полной загрузки области штабелирования.
• Обработка толщин листа от 0,5 мм до 8 мм (в стандартной конфигурации до 6,4 мм; 8 мм и повышение грузоподъёмности с дополнительным пакетом присосок).
• Быстрое и безопасное извлечение тяжёлых и мелких деталей; поддержка произвольного порядка паллетирования и промежуточных стопок.
• Модульность: подключение и расширение с помощью TruStore, STOPA и различных тележечных систем для автономной подачи материала и возврата готовых деталей.

Технические данные (таблица)
Параметр | SheetMaster средний формат | SheetMaster большой формат
Макс. размер листа | 2500 мм x 1250 мм | 3067 мм x 1532 мм
Мин. размер листа | 800 мм x 800 мм | 800 мм x 800 мм
Макс. толщина листа | 8 мм | 8 мм
Мин. толщина листа | 0,5 мм | 0,5 мм
Макс. вес листа | 240 кг | 240 / 300 кг
Мин. размер детали (штамп.) | 140 мм x 120 мм | 140 мм x 120 мм
Мин. размер детали (лазер.) | 70 мм x 30 мм | 70 мм x 30 мм
Макс. высота стопки | 340 мм | 340 мм

Применение и преимущества

• Увеличивает производительность при средних и крупных сериях за счёт параллельной загрузки/разгрузки.
• Обеспечивает надёжную работу в режиме без постоянного присутствия оператора и снижает потребность в персонале.
• Одновременное предварительное разделение исходных листов и укладка деталей сокращают цикл операций.
• Гибкая паллетизация и экономная по площади укладка деталей благодаря дополнительной оси сортировки.

Технические характеристики

• Продукт: SheetMaster (новое поколение)
• Основные функции: автоматическая загрузка/разгрузка, предварительное разделение, сортировка и паллетизация готовых деталей
• Поддерживаемые форматы листа (макс./мин.): средний 2500 x 1250 мм / 800 x 800 мм; большой 3067 x 1532 мм / 800 x 800 мм
• Диапазон толщин листа: 0,5 мм — 8 мм (стандартно до 6,4 мм; 8 мм с опциональным пакетом присосок)
• Стандартный макс. вес листа: 240 кг (опция до 300 кг для большого формата)
• Минимальные размеры деталей: штампование 140 x 120 мм; лазер 70 x 30 мм
• Макс. высота стопки: 340 мм
• Захватный модуль с индивидуально управляемыми присосками и дополнительной осью Y для оптимизации штабелирования
• Станция разделения для предварительного отделения исходных листов
• Подключение и расширение с TruStore, STOPA и различными тележечными системами
• Примечание: ожидается доступность пакета для увеличения некоторых параметров (например, до 300 кг) с 2026 года
