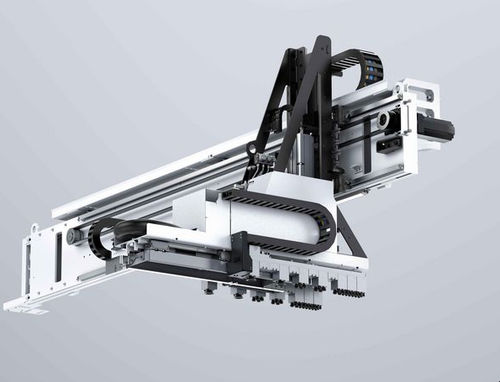

Вакуумная система загрузки SortMaster Compact

автоматизированнаядля штамповкис системой сканирования

Обзор
SortMaster Compact выполняет выгрузку и сортировку деталей со штамповочных и штамп‑лазерных станков. Он разработан для интеграции с TruPunch 1000 и TruMatic 1000 fiber, требует минимального внешнего пространства и служит базовым решением для автоматизации. Индивидуально управляемые присоски захватывают различные геометрии деталей и укладывают готовые детали на палеты для непосредственной передачи на последующие операции.

Совместимые станки / Примеры системы

• TruPunch 1000
• TruMatic 1000 fiber
• Возможна комбинация с SheetMaster Compact для расширенных решений автоматизации

Преимущества

• Надежная выгрузка: индивидуально управляемые присоски повышают эффективность при работе с мелкими и сложными деталями.
• Минимальное занимаемое пространство: автоматизация интегрирована в станок, тележка для палет находится внутри световых барьеров.
• Сортировка на палетах: детали укладываются на палеты и готовы к дальнейшей обработке или транспортировке.
• Автоматическое обнаружение захвата: сканер проверяет успешность подъёма и при необходимости выполняет автоматические повторные попытки.
• Сохранение качества деталей: технология присосок и скоординированная обработка снижают риск царапин и повреждений.

Оборудование / Характеристики

• Разные размеры присосок: поддержка деталей до 600 x 400 мм в зависимости от конфигурации.
• Индивидуально управляемые присоски: приспособлены к разным геометриям для повышения вероятности захвата.
• Опциональное расширение по оси X: обеспечивает заполнение палеты без ручного вмешательства.

Технические данные
Выгрузка
Минимальный размер детали (штампованные детали): 140 mm x 120 mm
Минимальный размер детали (лазерные детали): 70 mm x 30 mm
Максимальный размер детали (ориентировочно для захвата присосками): 600 mm x 400 mm
Максимальная высота стопки: 250 mm

Особенности / Технические характеристики

• Наименование продукта: SortMaster Compact
• Назначение: выгрузка и сортировка для штамповых и штамп‑лазерных станков
• Совместимость: TruPunch 1000, TruMatic 1000 fiber
• Захват присосками до 600 x 400 мм (в зависимости от конфигурации)
• Индивидуально управляемые присоски для сложных геометрий
• Опция: расширение по оси X для полной загрузки палет
• Интегрированный сканер для обнаружения захвата и автоматического повторного попытка
• Разработан для минимального внешнего занимаемого пространства
