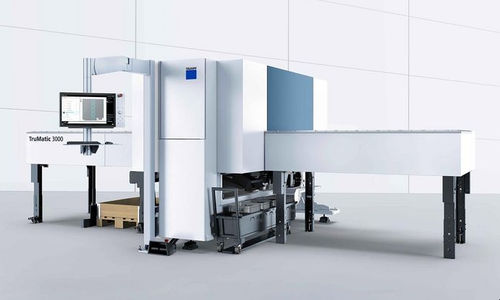

Пробивной пресс ЧПУ TruMatic 3000

электрическийдля металладля листа

Краткое описание
TruMatic 3000 fiber — комбинированный станок «штамповка + лазер» для полной обработки деталей: штампование, лазерная резка, формообразование и нарезание резьбы на одной электроуправляемой платформе. Доступен в двух вариантах и может быть оснащён модулями автоматизации для непрерывного производства.

Ключевые преимущества

• Объединение процессов в одной машине: штампование, лазерная резка контуров, формообразование и нарезание резьбы без повторного зажима.
• Высокое качество деталей: опускаемая матрица и варианты столов (щётки/шары) минимизируют царапины и сохраняют качество поверхности.
• Гибкая автоматизация: интегрированная выгрузная заслонка, выброс мелких деталей, решения SortMaster/SheetMaster и варианты конвейеров для автоматических линий.
• Энергосбережение: полностью электрический привод штампа Delta Drive в сочетании с TruFiber снижает потребление энергии системы.

Обзор и эксплуатация
Штамповка и лазерная обработка выполняются на одной платформе, что обеспечивает изготовление деталей за одну установку. Гибридная концепция осей Delta Drive и электрический привод штампа уменьшают энергопотребление и повышают динамику при работе с лазером TruFiber. Touchpoint HMI и MobileControl упрощают наладку и удалённый мониторинг. TruTops Boost поддерживает программирование и nesting.

Типичные применения

• Серийное производство высокой ёмкости, где штампование и лазерная резка объединены в одном процессе.
• Обработка сложных деталей с формованными элементами, ступенями, вальцовкой и маркировкой.
• Надёжная обработка отражающих и цветных металлов (медь, латунь, титан) благодаря нечувствительности TruFiber к обратным отражениям.

Оборудование и опции

• Delta Drive (гибридная концепция осей, энергоэффективность, полностью электрический привод штампа).
• Опускаемая матрица для бесцарапного штампования и формования.
• Щётчатый или шариковый стол для защиты чувствительных поверхностей.
• Встроенная функция выравнивания (flattening) для уменьшения неровностей поверхности.
• Универсальная режущая головка, совместимая с TruFiber.
• Smart Punch Monitoring, инструменты выброса, конвейеры деталей, конвейер стружки и ToolMaster Linear.
• Выгрузная заслонка, выброс мелких деталей и решения для сортировки (SortMaster, SortMaster Compact, SheetMaster, GripMaster).
• Touchpoint HMI, приложение MobileControl и программное обеспечение TruTops Boost; подключение по OPC UA.

Примеры применения

• Изготовление деталей за одну установку с лазерной резкой контуров и интегрированными штамповочными/формовочными операциями.
• Экономичное серийное производство мелких деталей с функцией выброса мелких деталей.
• Высокоточная резка рядом с местами формовки и получение качественных контуров на цветных металлах.

Технические характеристики

• Модель: TruMatic 3000 fiber (доступны две варианта).
• Марка: TRUMPF.
• Процесс: комбинированное штампование + твердотельный лазер TruFiber.
• Привод: полностью электрический привод штампа с гибридной осевой концепцией Delta Drive.
• Стандартная сила штампа: 165 кН; до 650 ходов/мин (стандартная конфигурация).
• Опция Performance (Delta Drive): 180 кН; до 800 ходов/мин (производительная конфигурация).
• Автоматическая сортировка: детали до 180 x 180 мм.
• Выгрузная заслонка для автоматической выгрузки крупных деталей: до 400 x 600 мм.
• Энергосбережение: Delta Drive + TruFiber значительно снижают потребление энергии по сравнению с традиционными комбинированными машинами (данные производителя).
• Опции: опускаемая матрица, щётчатый/шариковый стол, выравнивание, универсальная режущая головка, Smart Punch Monitoring, инструменты выброса, конвейеры, ToolMaster Linear, модули автоматизации.
• Программное обеспечение и подключение: TruTops Boost, Touchpoint HMI, MobileControl, интерфейсы OPC UA.
