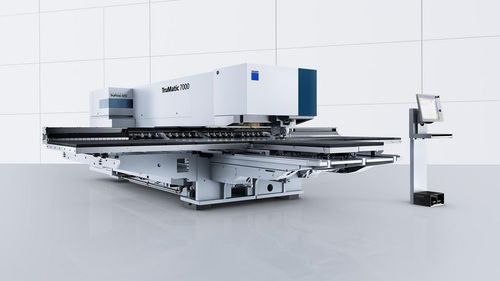

Пробивной пресс ЧПУ TruMatic 7000 series

гидравлическийэлектрическийдля листа

Обзор
TRUMPF TruMatic 7000 — высокопроизводительный комбинированный станок штамповка‑лазер, сочетающий электро‑гидравлическую штамповку с CO2‑лазером TruFlow 4000 для получения точных кромок, гибкой формовки и высокого пропускного потока. Доступен в крупном и среднем формате, может быть полностью автоматизирован (SheetMaster, ToolMaster) для надёжной загрузки, выгрузки и сортировки.

Ключевые преимущества

• Активная матрица обеспечивает обработку без царапин и новые варианты формовки с ходом снизу.
• Высокое качество кромки и точная резка с TruFlow 4000 (макс. 4000 W).
• Дополнительные оси лазера повышают производительность и улучшают выход материала.
• Автоматическая смена сопел для быстрой подстановки в автоматическом режиме.
• Крышки для выгрузки деталей с защитой датчиками обеспечивают надёжную и щадящую эвакуацию.
• Производственная автоматизация: SheetMaster, ToolMaster, SortMaster и GripMaster уменьшают ручные операции и повышают загрузку оборудования.
• Комбинация штамповки и лазера снижает необходимость последующей обработки и позволяет изготавливать сложные детали за один установ.

Области применения
TruMatic 7000 обрабатывает тонкие контуры, филигранные детали и крупные корпуса. Типичные операции: штамповка, вытяжка, роликовая технология, формообразование резьбы, фаска кромок, MultiBend и комбинированные процессы, часто исключающие шлифовку и доработку.

Технические данные (кратко)
Форматы: крупный / средний. Габариты (Ш x Г x В): 10190 x 8898 x 2328 мм (крупный) | 10190 x 8450 x 2328 мм (средний). Частота штамповки (E = 1 mm): до 1200 1/min. Маркировка: до 3000 1/min. Рабочий диапазон (крупный штамп/лазер X x Y): 3050 x 1550 мм (средний: 2500 x 1250 мм). Комбинированная зона X x Y: 2500 x 1550 мм (средний Y 1250 мм). Макс. толщина листа: сталь/нерж. 8 мм, алюминий 6 мм. Макс. вес заготовки: 280 кг (крупный) / 200 кг (средний). Макс. сила штамповки: 220 kN. Время смены MultiTool: 0,3 с. Пример числа инструментов: до 21 инструмента / 4 прихвата (крупный). Лазер: TruFlow 4000, макс. 4000 W. Макс. размер детали при выгрузке через крышку: 500 x 500 мм. Среднее энергопотребление в производстве (TruFlow 4000): 28,5 kW; энергопотребление при автоотключении: 1,5 kW.

Комплектация и опции (избранное)

• Активная матрица (безцарапинная штамповка и формовка)
• Шариковые столы или щёточные столы для чувствительных материалов
• Автоматический сменщик сопел
• Smart‑функции: Smart Load, Smart Unload, Smart Punch Monitoring
• ПО и подключение: TruTops Boost, Oseon, интерфейсы OPC UA
• Интегрированное выравнивание и кластерные инструменты
• Автоматизация: SheetMaster, ToolMaster, SortMaster Box, GripMaster
