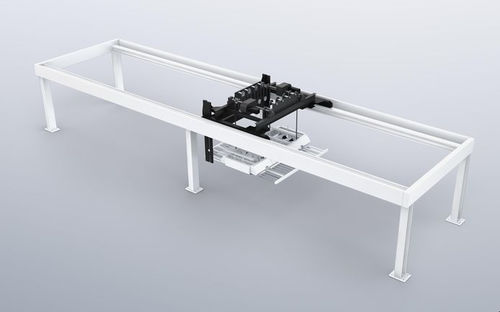

Линейная система загрузки LiftMaster Linear

автоматизированнаядля станка

Обзор
LiftMaster Linear — портальная система загрузки/разгрузки, которая автоматически подаёт и снимает листовые заготовки по линейной оси на питание до трёх станков и на максимум шесть рабочих станций. Система интегрируется с тележечными системами, обрабатывающим оборудованием, загрузочными и разгрузочными площадками. Опциональные модули сортировки и отделения отходов отделяют готовые детали от остатков.

Основные преимущества

• Обработка больших форматов: поддержка максимальных размеров листа до 6000 mm x 2500 mm в зависимости от варианта.
• Гибкая компоновка: возможно подключение до трёх станков или складского модуля в различных конфигурациях станций.
• Полная автоматизация: опция SortMaster обеспечивает автоматический съём, сортировку и штабелирование деталей.
• Рост производительности: отделение отходов позволяет обрабатывать в один ход и обеспечивает время цикла менее одной минуты на лист в подходящей конфигурации.

Оборудование и опции

• Подключение нескольких станков: одновременная подача/съём до трёх станков; координация через TruTops FMC.
• Рама с присосками и выгрузной грабли: индивидуально управляемые вакуумные захваты поднимают необработанные листы и размещают обработанные на сменных паллетах или в зоне разгрузки.
• Отделение отходов (rest-gitter): раздвижные захваты на раме присосок удаляют остаточную решётку, а готовые детали остаются для разгрузки.
• Лезвия/зубья на ленте (belt prongs): позволяют разгружать детали с высокой позиционной точностью и минимальными царапинами там, где применимо.
• SortMaster (опция): автоматический подбор, сортировка и штабелирование вырезанных готовых деталей.

Технические характеристики

• Варианты модели: крупный формат | макси формат | увеличенные форматы (6000 x 2000 мм и 6000 x 2500 мм).
• Подача — макс. размер листа: 3000 x 1500 мм | 4000 x 2000 мм | 6000 x 2000 мм | 6000 x 2500 мм.
• Подача — мин. размер листа: типично 1000 x 1000 мм (вариируется по варианту).
• Подача — макс. толщина листа: до 30 мм (варианты; самый большой вариант 25 мм).
• Подача — макс. масса листа: 1100 кг | 1900 кг | 2360 кг | 2960 кг.
• Выгрузка — макс. размер листа: соответствует значениям подачи по варианту.
• Выгрузка — мин. размер листа: типично 150 x 150 мм (вариируется).
• Выгрузка — макс. толщина листа: до 30 мм (некоторые варианты 20 мм); для belt prongs максимальная толщина 15 мм, где применимо.
• Выгрузка — макс. масса листа: 1100 кг | 1900 кг | 2400 кг | 2400 кг.
