Автоматизированная система загрузки LiftMaster Compact

для станка

Обзор

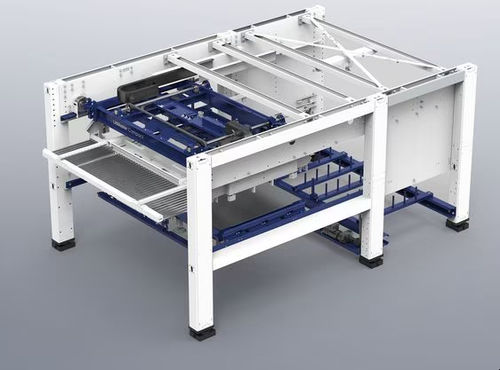

LiftMaster Compact — компактный блок загрузки и разгрузки листового материала из ассортимента TRUMPF, предназначенный для автоматизации обработки листов. Модульное и динамичное решение рассчитано на короткие циклы обработки и может работать с подключением к складу или без него. Типичное время цикла составляет 90 секунд, что повышает производительность перемещения заготовок при небольших габаритах установки.

Преимущества

• Безоперационный режим: поддержка круглосуточной работы 24/7 при сохранении надежности процесса.
• Короткое время цикла: полный цикл загрузки/разгрузки с заменой паллеты — 90 секунд.
• Синхронная обработка: опция синхронного погрузчика для одновременной загрузки и выгрузки.
• Модульность: интеграция с TruStore и PartMaster для формирования полноценной ячейки обработки.

Оборудование и опции

• PartMaster: ручной отбор готовых деталей и удаление остатков решётки.
• Синхронный погрузчик: вакуумная рама для перемещения паллет с готовыми деталями между столом заготовок и сменщиком паллет.
• Тележечные системы: возможна замена стандартного стола для заготовок на загрузочные тележки.

Примеры системной интеграции
Примеры включают интеграцию с TruLaser (например, TruLaser 3030 fiber, TruLaser 5030 fiber), конфигурации LiftMaster Compact + PartMaster + TruStore 3030, а также многомашинные ячейки с несколькими LiftMaster Compact и TruStore-системами.

Техническая таблица
Колонки: LiftMaster Compact крупный формат | LiftMaster Compact макси‑формат
Максимальный размер листа: 3000 mm x 1500 mm | 4000 mm x 2000 mm
Минимальный размер листа (загрузка): 1000 mm x 1000 mm | 1000 mm x 1000 mm
Минимальный размер листа (выгрузка): — | — (минимум для выгрузки 150 mm x 150 mm указано ниже для обеих версий)
Макс. толщина листа (загрузка/выгрузка): 30 mm | 25 mm
Макс. масса листа: 900 kg | 1600 kg
Макс. масса загрузки паллет с готовыми деталями: 3000 kg | 5000 kg
Макс. масса выгрузки паллет с готовыми деталями: 3000 kg | 5000 kg
Макс. высота стопы загрузки (stand‑alone): 300 mm | 300 mm
Макс. высота стопы выгрузки (stand‑alone): 250 mm | 250 mm
Макс. высота стопы при подключении к TruStore: 170 mm | 170 mm
Макс. толщина для зубьев ленты: 15 mm | 15 mm

Характеристики / технические данные

• Время цикла: около 90 секунд на полный цикл загрузки/выгрузки (включая замену паллеты).
• Режим работы: поддержка автономного 24/7 производства.
• Одновременная обработка: опция синхронного погрузчика для параллельной загрузки и выгрузки.
• Макс. размер листа (крупный формат): 3000 mm x 1500 mm.
• Макс. размер листа (макси): 4000 mm x 2000 mm.
• Мин. размер при загрузке: 1000 mm x 1000 mm; при выгрузке: 150 mm x 150 mm.
• Макс. толщина листа: 30 mm (крупный формат) / 25 mm (макси‑формат).
• Макс. масса листа: 900 kg (крупный формат) / 1600 kg (макси‑формат).
• Макс. масса паллет с готовыми деталями: 3000 kg / 5000 kg (в зависимости от варианта).
• Макс. высоты стоп: загрузка 300 mm (stand‑alone) / 170 mm (TruStore); выгрузка 250 mm (stand‑alone) / 170 mm (TruStore).
• Макс. толщина для лентовых зубьев: 15 mm.
• Модульность: расширяемость с помощью TruStore, PartMaster и других компонентов ячейки обработки.
