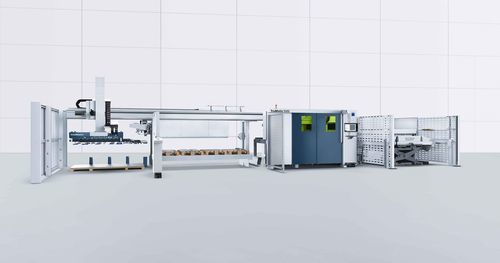

Автоматизированный пробивной пресс TruMatic 5000

электрическийс сервоприводомдля листа

Обзор
TruMatic 5000 — комбинированная штамповочно‑лазерная система для полностью автоматизированного многосменного производства листового металла. Она объединяет штамповку, лазерную резку и формовку с 6 кВт твердотельным лазером TruFiber и приводом DeltaDrive, обеспечивая обработку широкого спектра материалов. Система может комплектоваться новым SheetMaster для автономной загрузки, предварительного отделения, сортировки, паллетирования и выгрузки.

Ключевые преимущества

• Высокая производительность: TruFiber 6 кВт для быстрого комбинированного штамп‑лазерного процесса.
• Автоматизированный поток материалов: SheetMaster и ToolMaster поддерживают непрерывную многосменную работу.
• Безцарапинная обработка: опускаемая матрица снижает повреждения поверхности при штамповке и формовке.
• Снижение последующей обработки: комбинированная обработка часто исключает операции по удалению заусенцев.
• Широкий спектр материалов: сталь, нержавеющая сталь, алюминий, медь, латунь.
• Энергоэффективность: твердотельная лазерная технология и DeltaDrive оптимизируют энергопотребление.

Функции и компоненты
TruMatic 5000 оснащена единым режущим головкой с продвинутым управлением лучом для всех материалов и толщин, что минимизирует непроизводительные смены головки. Инструменты для штамповки, лазера и формовки работают в синергии, обеспечивая выпуск готовых деталей. Новый SheetMaster выполняет загрузку листов, предварительное отделение параллельно производству, выгрузку готовых деталей, сортировку и паллетирование с помощью гибкого захватного блока с индивидуально управляемыми присосками. ToolMaster обеспечивает параллельную подачу инструментов и автоматическую смену без остановки производства.

Технические данные (выдержка)

• Конфигурация с new SheetMaster Medium — Ш 17132 mm × Г 10760 mm × В 3700 mm
• Конфигурация с new SheetMaster Large — Ш 18880 mm × Г 11260 mm × В 3700 mm
• Штамповка (E = 1 mm): Medium 800 1/min — Large 690 1/min
• Маркировка: 1000 1/min
• Режим штамповки X / Y: Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Лазерная обработка X / Y: Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• Максимальная мощность TruFiber: 6000 W
• Максимальная толщина листа (в общем): до 6.4 mm (в зависимости от конфигурации)
• Макс. размер листа (SheetMaster Medium): 2500 × 1250 mm — (SheetMaster Large): 3067 × 1532 mm
• Макс. масса листа (SheetMaster): Medium 240 kg — Large до 300 kg

Опции и ключевые элементы оборудования

• Опускаемая матрица для безцарапинной штамповки/формовки.
• Щеточные столы для чувствительных материалов.
• Визионные системы (Smart View) для мониторинга в реальном времени.
• Smart Load and Unload с датчиками для надёжной загрузки/разгрузки и проверки деталей.
• Станция разделения для предварительного отделения параллельно производству.
• Smart punch monitoring для обнаружения сломанных или отсутствующих пуансонов до смены инструмента.
• Интегрированная функция выравнивания для устранения деформаций листов при штамповке.
• Универсальная режущая секция, согласованная с твердотельным лазером, для повышения надёжности процесса и устойчивости к столкновениям.
• Поддержка через приложение MobileControl для дистанционной эксплуатации и мониторинга.

Области применения
TruMatic 5000 подходит для серийного производства деталей из мягкой стали, нержавеющей стали, алюминия, меди и латуни. TruFiber устойчива к обратным отражениям, что обеспечивает надёжную резку сильно отражающих материалов и поддерживает расширенные варианты формовки рядом с формованными участками.

Технические характеристики

• Модель: TruMatic 5000
• Лазерный источник: TruFiber 6001 (твердотельный)
• Макс. мощность лазера: 6000 W
• Макс. толщина листа (сталь / нержавеющая): до 8 mm (в зависимости от конфигурации)
• Макс. толщина листа (алюминий / медь / латунь): до 6 mm (в зависимости от конфигурации)
• Макс. усилие штамповки: 180 kN
• Скорость штамповки (E = 1 mm): Medium 800 1/min, Large 690 1/min
• Скорость маркировки: 1000 1/min
• Рабочий диапазон X: Medium 2500 mm / Large 3000 mm
• Рабочий диапазон Y: Medium 1250 mm / Large 1550 mm
• Комбинированная операция по оси X: 2535 mm
• Макс. размер листа (SheetMaster Medium): 2500 × 1250 mm; (SheetMaster Large): 3067 × 1532 mm
• Мин. размер листа (SheetMaster): 800 × 800 mm
• Диапазон толщин (SheetMaster): 0.5 mm – до 8 mm в зависимости от формата
• Макс. масса листа (SheetMaster): Medium 240 kg / Large до 300 kg
• Макс. масса детали на столе: Medium 150 kg / Large 230 kg
• Количество инструментов/зажимов: 21 / 3
• Время смены MultiTool: 0.5 s
• Макс. габариты извлекаемых деталей: лоток штамповки 180 × 180 mm; лазерный люк 400 × 600 mm
• Макс. высота стопки (платформа выгрузки): 340 mm
