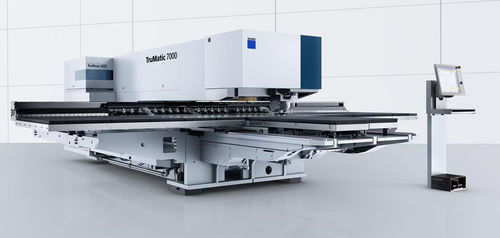

Автоматизированный пробивной пресс TruMatic 7000

гидравлическийдля металладля листа

Обзор
Профессиональная круглосуточная работа для требовательного серийного производства. Полностью автоматизированная TruMatic 7000 для комбинированной штампово‑лазерной обработки, доступна в крупном и среднем формате. Сочетает высокую производительность штамповки с эффективной лазерной обработкой для отличного качества деталей, производительности и гибкости. Активная матрица обеспечивает безцарапинные детали и расширенные возможности формовки.

Ключевые особенности

• Комбинированная штампово‑лазерная обработка: идеальное сочетание высокой производительности штамповки и эффективной лазерной обработки.
• Активная матрица для безцарапинной штамповки и формовки (активный ход формовки снизу).
• CO2‑лазер для высокоточной резки и отличного качества кромки.
• Дополнительные лазерные оси для максимизации производительности и оптимизации качества кромок.
• Автоматический сменник сопел для экономии времени и автоматизированной работы.
• Электро‑гидравлическая штамповая головка для полного изготовления детали; как правило, устраняет необходимость последующего снятия заусенцев.
• Защищаемые датчиками заслонки для удаления деталей обеспечивают надежный и безопасный отвод деталей.

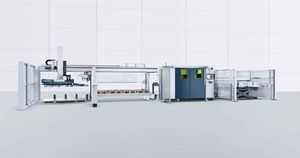

• Варианты автоматизации: SheetMaster для погрузки/разгрузки/сортировки; ToolMaster для расширенной ёмкости инструментов; SortMaster и GripMaster для сортировки мелких деталей и удаления отходов.
• Множество интеллектуальных функций: Smart Load (выравнивание листа), Smart Unload (коррекция при удалении детали), Smart Punch Monitoring (обнаруживает сломанные пуансоны до смены инструмента).
• Комплексная поддержка ПО (TruTops Boost) и цифровая связь (OPC UA) для интеграции в Smart Factory.

Применение
TruMatic 7000 предназначена для полностью автоматизированного высокопроизводительного серийного производства, где важны качество деталей и гибкость. Типичные применения: сложная формовка (с активной матрицей и 360° вращением штамповочной головки), высокоточная резка внешних и внутренних контуров, лазерное фаскирование кромок и обработка мелких деликатных контуров. Примеры используемых инструментов: cup tool, extrusion tool, tapping tool, embossing tool, bridge tool, MultiBend, countersink forming tool, center boss tool, роликовые технологии и инструменты для роликового ребрения для сложных компонентов.

Технические данные (обзор)
TruMatic 7000 крупный формат — TruMatic 7000 средний формат
Габариты:
Ширина: 10190 mm — 10190 mm
Глубина: 8898 mm — 8450 mm
Высота: 2328 mm — 2328 mm
Максимальная частота ходов:
Пуансон (E = 1 mm): 1200 1/min — 1200 1/min
Маркировка: 3000 1/min — 3000 1/min
Рабочие области:
Режим штамповки, ось X: 3050 mm — 2500 mm
Режим штамповки, ось Y: 1550 mm — 1250 mm
Лазерный режим, ось X: 3050 mm — 2500 mm
Лазерный режим, ось Y: 1550 mm — 1250 mm
Комбинированный режим, ось X: 2500 mm — 2500 mm
Комбинированный режим, ось Y: 1550 mm — 1250 mm
Максимальная толщина листа: 8 mm — 8 mm
Максимальная масса детали: 280 kg — 200 kg
Максимальная сила штамповки: 220 kN — 220 kN
Данные по лазеру (TruFlow 4000):
Максимальная мощность лазера: 4000 W — 4000 W
Макс. толщина листа (углеродистая сталь): 8 mm — 8 mm
Макс. толщина листа (нержавеющая сталь): 8 mm — 8 mm
Макс. толщина листа (алюминий): 6 mm — 6 mm
Удаление деталей:
Максимальный размер детали, заслонка вывода, штамповка: 500 mm x 500 mm — 500 mm x 500 mm
Максимальный размер детали, фиксированный желоб, штамповка (с подвижным столом): 80 mm x 50 mm — 80 mm x 50 mm

Характеристики / технические данные

• Модель: TruMatic 7000 (доступна в крупном и среднем формате)
• Лазерный источник: TruFlow 4000 (макс. 4000 W)
• Макс. толщина листа: углеродистая сталь 8 mm, нержавеющая сталь 8 mm, алюминий 6 mm
• Максимальная сила штамповки: 220 kN
• Частота штамповки: до 1200 1/min (E = 1 mm)
• Скорость маркировки: до 3000 1/min
• Рабочие области (крупн./средн.): X штамп/лазер 3050/2500 mm, Y штамп/лазер 1550/1250 mm
• Макс. масса детали (крупн./средн.): 280 kg / 200 kg
• Время смены MultiTool: 0.3 s; Инструменты/зажимы: напр. 21 шт. / 4 шт. (зависит от конфигурации)
• Среднее энергопотребление в производстве (TruFlow 4000): 28.5 kW; Автовыключение в режиме простоя: 1.5 kW
• Варианты автоматизации: SheetMaster (загрузка/разгрузка/сортировка), ToolMaster (линейный магазин), SortMaster, GripMaster, системы тележек и т.д.
• Интеллектуальные функции: Smart Load, Smart Unload, Smart Punch Monitoring
• Интегрированные функции: активная матрица, сменник сопел, интегрированное выравнивание, столы с шариками/щетками для чувствительных материалов
