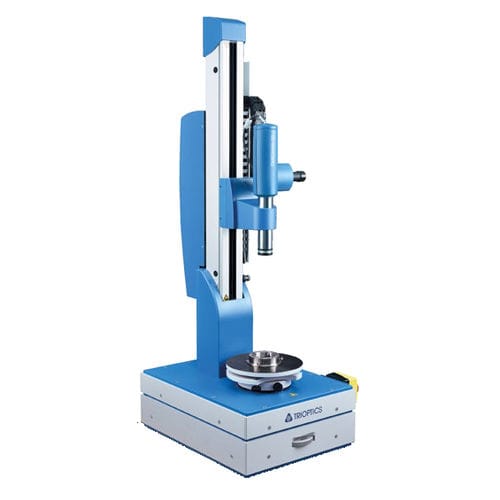

Прибор для измерения для центрирования OptiCentric® IR

оптическийинфракрасныйдля оптических линз

OptiCentric® IR - это решение TRIOPTICS для центрирования инфракрасной оптики. Система оснащена переключаемой измерительной головкой VIS-MWIR или VIS-LWIR и может измерять все виды инфракрасной оптики. Для достижения максимальной точности выравнивания объектива и измерения инфракрасной оптики очень важно правильно подобрать длину волны. Измерение одиночных линз и сборка линз в отражении может производиться в визуальном диапазоне. Здесь достигается точность 0,1 мкм. Измерение систем линз и измерение в процессе передачи данных должно производиться в инфракрасном диапазоне. Основные характеристики Переключаемая измерительная головка от VIS к IR Точность центрирования объектива приблизительно 1-2 мкм благодаря длине волны и большему размеру пикселей ИК-камер Измерение центровки объектива, воздушных зазоров и средней толщины в собранных инфракрасных линзах (OptiCentric® 3D IR) Измерение минимум 20 поверхностей с помощью системы OptiCentric® Dual IR с двумя измерительными головками Измерение при отражении и передаче сигнала Программное обеспечение оптимизировано для измерения ИК-оптики: Высокая простота использования: Инфракрасные системы ничем не отличаются от систем VIS Автоматическая компенсация теплового фона перед выполнением измерения Доступно обновление инфракрасного интерфейса для существующих систем OptiCentric® Благодаря лазерному источнику света вместо креста требуется мишень с отверстием: Высокое разрешение с отверстием микрометрического диапазона Четкое пятно с высокой контрастностью Точка хорошо контролируется программным обеспечением (цикл)
