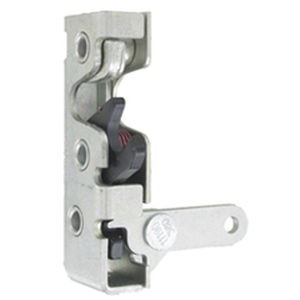

Нажимной затвор 050-0210
из сталииз нержавеющей сталиповоротный

нажимной затвор
нажимной затвор
нажимной затвор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
нажимной
Материал
из стали, из нержавеющей стали
Другие характеристики
поворотный, невидимый
Место применения
для легких режимов работы

Описание

Эта однороторная задвижка является суб-платформой проверенной TriMark задвижки серии 050-0200 и предназначена для легких и средних нагрузок в отсеках и панелях доступа на шоссе и вне его. Он оснащен различными рычагами отключения и монтажными осями для удобства монтажа и применения. Предназначен для Более тонкие, легкие или средние применения двери Вес двери до 75 фунтов. (34 кг) Давление уплотнения двери 20-25 фунтов. (9-11 кг) рекомендуется для достижения наилучших результатов. не более 50 фунтов. (23 кг) Видимый поверхностный монтаж или скрытый монтаж Области применения, в которых желательно иметь защелку ротора в одном положении Используется с ударным болтом TriMark 070-0100 Имеется на вебсайте Конфигурации для левой или правой руки Со стандартными "проходными" осями диаметром .265" (6,7 мм), как показано на рисунке, осями с резьбой UNC 1/4-20 или M6 x 1,0 Закончить Компоненты из оцинкованной, прозрачной хроматизированной стали Материал Внутренние компоненты защелки: термически обработанная штампованная сталь с гладкими кромками Пружины: коррозионностойкая нержавеющая сталь Половинки корпуса: высокопрочная сталь Установка (3) Рекомендуются крепежи класса 5 UNC 1/4-20 или M6 x 1 класса 8,8 или лучше Вертикальное крепление с опорной рампой сверху требуется для правильного выравнивания и последующего зацепления защелки и бойка Затягивайте крепеж до рекомендованного производителем значения крутящего момента, однако, не превышающего 120 фунтов. (13,3 Н-м) Внутренняя смазка Сухая печная смазка наносится на все критические подвижные части Осторожно: Однопозиционные поворотные задвижки не соответствуют требованиям FMVSS 206 (ECE R11).

---
